為什么要做濕敏等級試驗？

濕度是困擾在電子系統背后的一個難題。不管是在空氣流通的熱帶區域中，還是在潮濕的區域中運輸，潮濕都是顯著增加電子工業開支的原因。由于濕度敏感元件使用的增加，使得對這個失效機制的關注也增加了，但是即使知道其中的失效原理，想要規避風險根本上還是需要確認元件所屬的濕敏等級，然后對其進行正確的封裝、儲存及預處理。

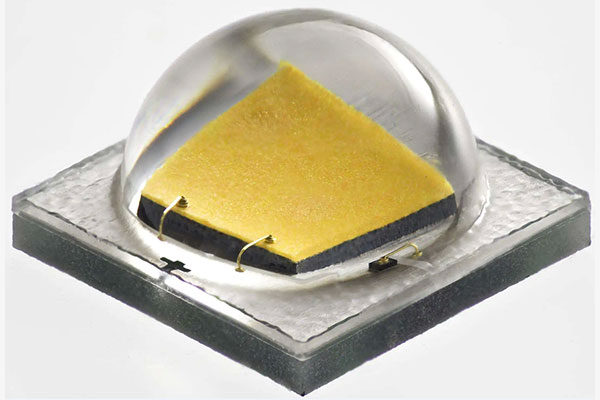

確認元件所屬的濕敏等級，是個相對復雜的問題，不同的物料，如支架、膠水、芯片等組合，可能產生不同的濕敏等級。所以實際上確認元件的濕敏等級主要是通過試驗的方法進行。AEC-Q102認證濕敏等級試驗適用于一般IC、芯片、電解電容、貼片式LED等非氣密性SMD器件封裝廠家。

AEC-Q102認證濕敏等級試驗背景

當封裝暴露在回流焊的高溫時，非密封性封裝內的蒸汽壓力會大幅增加。在特定狀況下，該壓力會造成元器件內部爆裂、Bond損壞、接線折斷、Bond抬高、內模抬高、薄膜裂開等。最嚴重的狀況會造成封裝發生外部裂縫，一般稱為“爆米花”現象。

AEC-Q102認證濕敏等級試驗方法

1. 取樣

- 針對每個等級，測試樣品數量至少為22pcs，如果需要在n個等級上同時測試，樣品數量為n*22pcs；

- 需要包括至少2個不同時間段批次的燈珠。

2. 記錄試驗前數據

- 測試每個樣品的光電參數，包括正向電壓、光通量（光強）、反向漏電流、色坐標、主波長，如有異常數據，需重新取樣；

- 觀察每個樣品的外觀，記錄圖片，如有異常外觀，需重新取樣；

- 聲掃測試，如燈珠內部有分層現象，需重新取樣。

3. 恒溫恒濕試驗和回流焊試驗

- 前處理：125~130℃烘烤至少24h；

- 濕氣滲浸（恒溫恒濕存儲），根據不同等級表1選擇溫濕度和時間；

- 回流焊：樣品從恒溫恒濕箱取出后，在不短于15min、不長于4h小時內，用臺式回流焊機對樣品進行回流焊三個循環，回流焊間隔時間最短5分鐘，最長60分鐘。

注：需要確認樣品適合無鉛焊接還是有鉛焊接。針對LED燈珠建議選擇無鉛焊接（260℃）。

4. 記錄試驗后數據

- 測試每個樣品的光電參數，包括正向電壓、光通量（光強）、反向漏電流、色坐標、主波長；

- 觀察每個樣品的外觀，記錄圖片；

- 聲掃測試。

5. 不良標準判定

- 測試樣品中出現下面任何一項，均視為無法通過該等級測試，需要降低一個等級后重新測試：

- 光學顯微鏡下，觀察到有裂縫或分層；

- 光電參數變化超過AECQ102或IEC60810或客戶指定；

- 聲掃測試有分層。

AECQ102：

光通量：試驗前后變化超過±20

色坐標：x或y坐標變化超過0.02

主波長：變化超過2nm

正向電壓：變化超過10%

IEC60810：

光通量：試驗前后變化超過±20或±30%

色坐標：x或y坐標變化超過0.01

正向電壓：變化超過10%

6. 主要測試標準

- IPC/JEDEC?J-STD-020D.1?非密封型固態表面貼裝組件的濕度/回流焊敏感性分類

- IPC/JEDEC?J-STD-035 聲學顯微鏡用于非氣密封裝電子元件

- SJ/T 11394-2009半導體發光二極管測試方法

要求通過AEC-Q102標準的光電半導體器件

LED、激光組件、激光元件、光電二極管、光電晶體管、發光二極管、光導管、光電池、光電三極管、熱敏電陽、溫差發電器、溫差電致冷器。光敏電阻、紅外光源、光電耦合器、發光數字管、使用光電功能和其他組件(例如帶集成電路的LED、帶光電二極管的激光組件、光耦)的多芯片模塊。

第三方AEC-Q102認證機構

江蘇粵科檢測是具備AEC-Q102標準CNAS全項檢測資質的第三方AEC-Q102認證機構，可提供LED、激光組件、激光元件、光電二極管、光電晶體管、發光二極管等光電半導體器件AEC-Q102認證服務。我們提供專業的磊晶、元件、模塊以及LED燈具完整的分析服務，幫助LED廠商快速找到失效問題點并提供解決方案。
