AEC-Q101認證TC溫度循環測試

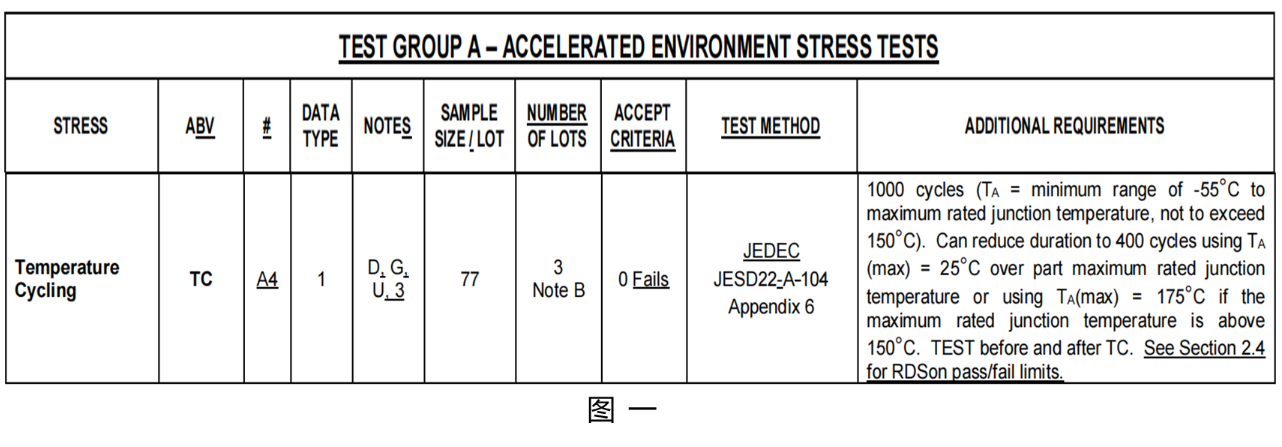

TC( Temperature Cycling )溫度循環測試的意義是在極高溫度、極低溫度及高溫低溫交替變化下機械應力對器件焊接性能影響的確認，標準AEC-Q101-E 中 TC測試條件見圖一，參考依據的文件是JESD22 A-104 。

其中NOTE D明確了 TC 是破壞性實驗，執行 TC 后的材料不可以再用做其他性能確認或使用。

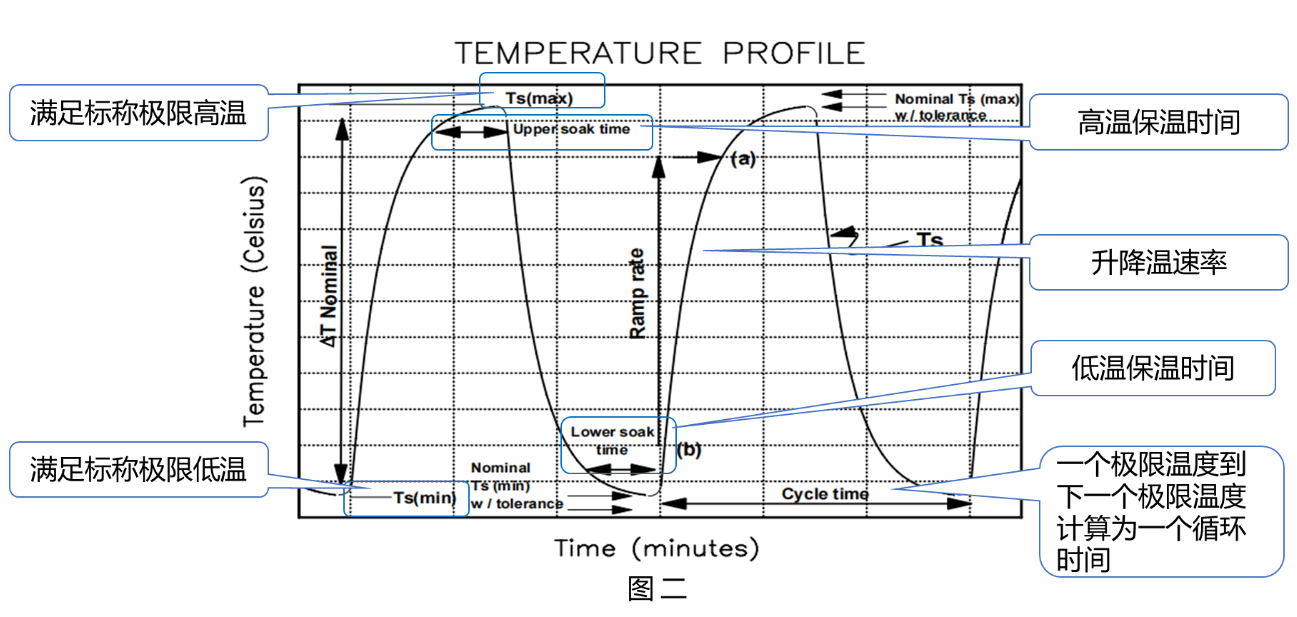

最新JESD22A-104F版本中，在實驗過程中對器件承受極限高溫，極限低溫的選取，高溫低溫保溫持續時間及升降溫速率方面均有明確要求，具體TC溫度曲線見圖二。

實驗高溫低溫的選擇：

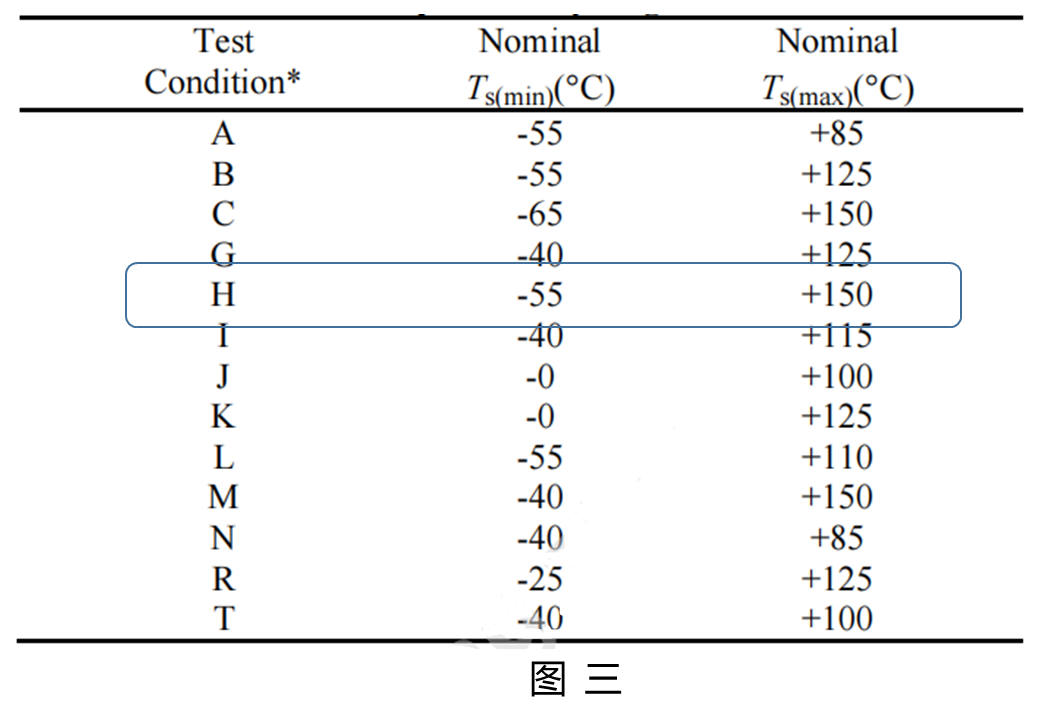

根據器件能承受的極限高低溫度，選擇不同的測試條件，如我司TVS器件能滿足低溫-55°，高溫+150°應用環境，則TC 測試時選用圖三條件 H 。

高低溫保溫時間的選擇：

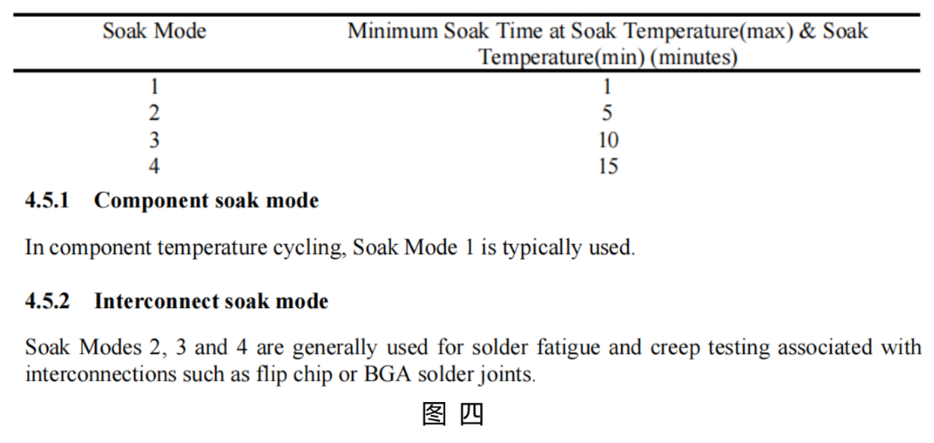

高溫狀態低溫狀態保溫時間越長，器件承受到的應力越大，JESD22 A-104標準中如圖四針對需要驗證焊接疲勞及蠕變測試的封裝元件，保溫模式推薦使用2,3,4， 一般元器件選用模式1。

單位時間內溫循次數的選擇：

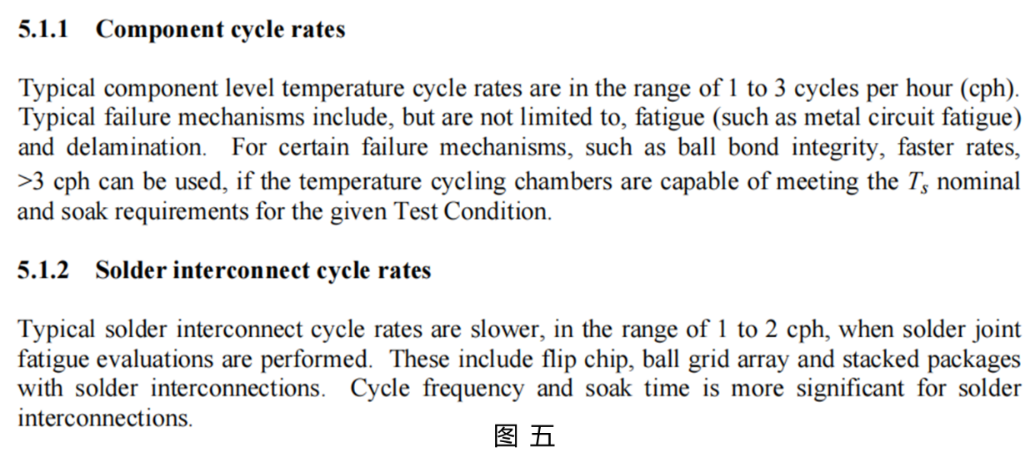

如圖五，典型的溫循次數要求一個小時內完成1~3個循環，循環次數越多越易失效，其典型失效模式是疲勞和分層。

單位時間內溫循次數的選擇：

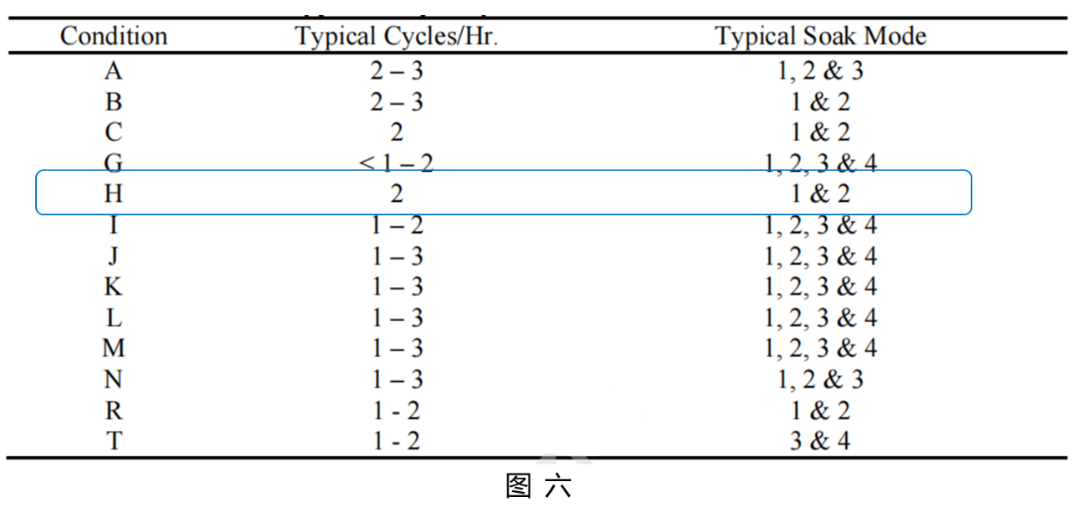

如圖六，針對執行-55°~+150°溫循的典型溫循次數推薦一個小時內完成2個循環，高低溫保溫模式可以選擇1分鐘或者5分鐘。

實驗高低溫變化速率的選擇：

- 升降溫速率的選擇基于合適的焊點疲勞測試和循環測試效率之間的權衡。

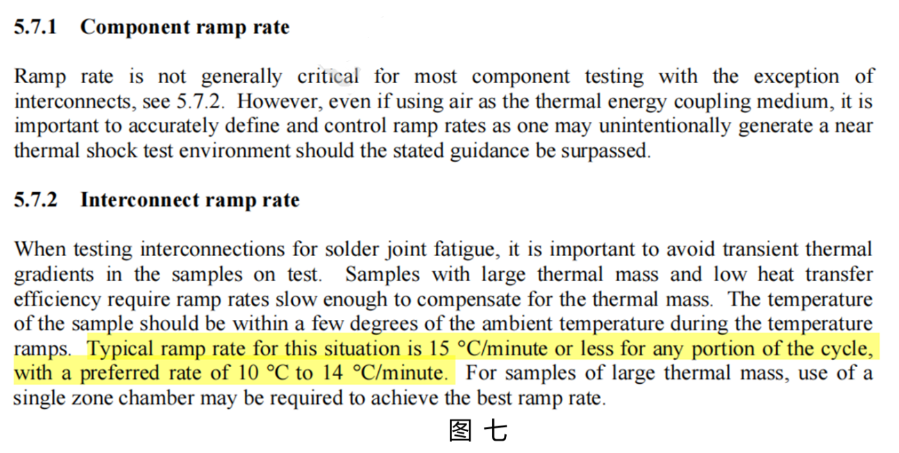

- 當測試互連焊點疲勞目的時，如圖七，典型的溫變速率要求10°~14°/min。

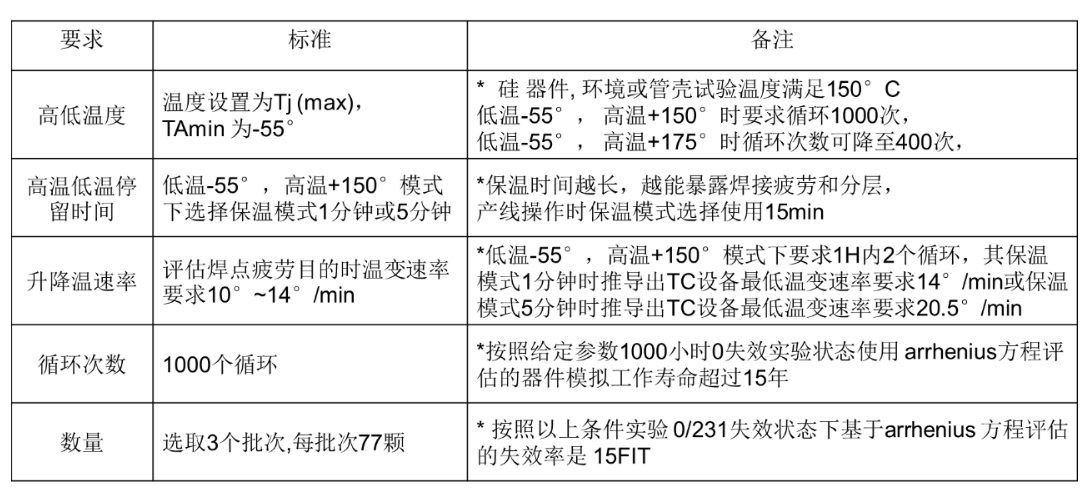

總結如下，TC(Temperature Cycling )高低溫循環測試其共有五個維度的要求：

江蘇粵科檢測是專業第三方AEC-Q101車規級認證機構，實驗室具備AEC-Q101標準CNAS全項檢測資質和CNCA發證資質，可提供汽車用分立半導體器件AEC-Q101認證服務。
