汽車IGBT模塊對產品性能和質量的要求要明顯高于消費和工控領域，因此車規認證成為了汽車IGBT模塊市場的最重要壁壘，一般來說，車規級IGBT需要2年左右的車型導入周期。

汽車IGBT模塊測試標準主要參照AEC-Q101和AQG-324，同時車企會根據自己的車型特點提出相應的要求，主要測試方法包括：參數測試、ESD測試、絕緣耐壓、機械振動、機械沖擊、高溫老化、低溫老化、溫度循環、溫度沖擊、UHAST（高溫高濕無偏壓）、HTRB（高溫反偏）、HTGB（高溫刪偏）、H3TRB/HAST（高溫高濕反偏）、功率循環、可焊性。

其中功率循環和溫度循環作為代表的耐久測試，要求極為嚴格，例如功率循環次數可能從幾萬次到十萬次不等。主要目的是測試鍵合線、焊接層等機械連接層的耐久情況。測試時的失效機理主要是，芯片、鍵合線、DBC、焊料等的熱膨脹系數不一致，導致鍵合線脫落、斷裂，芯片焊層分離，以及焊料老化等。

AEC-Q101認證介紹

AEC-Q101標準是用于分立半導體器件的，標準全稱：Failure Mechanism Based Stress Test Qualification For Discrete Semiconductors，基于分立半導體應力測試認證的失效機理，名字有點長，所以一般就叫“分立半導體的應力測試標準”?，F(xiàn)在的Rev E版本是2021.03.01剛發布的最新版。

AEC-Q101認證包含了分立半導體元件最低應力測試要求的定義和參考測試條件，目的是要確定一種器件在應用中能夠通過應力測試以及被認為能夠提供某種級別的品質和可靠性。AEC-Q101按Wafer Fab晶圓制造技術，分為以下幾種，主要是MOS、IGBT、二極管、三極管、穩壓管、TVS、可控硅等。

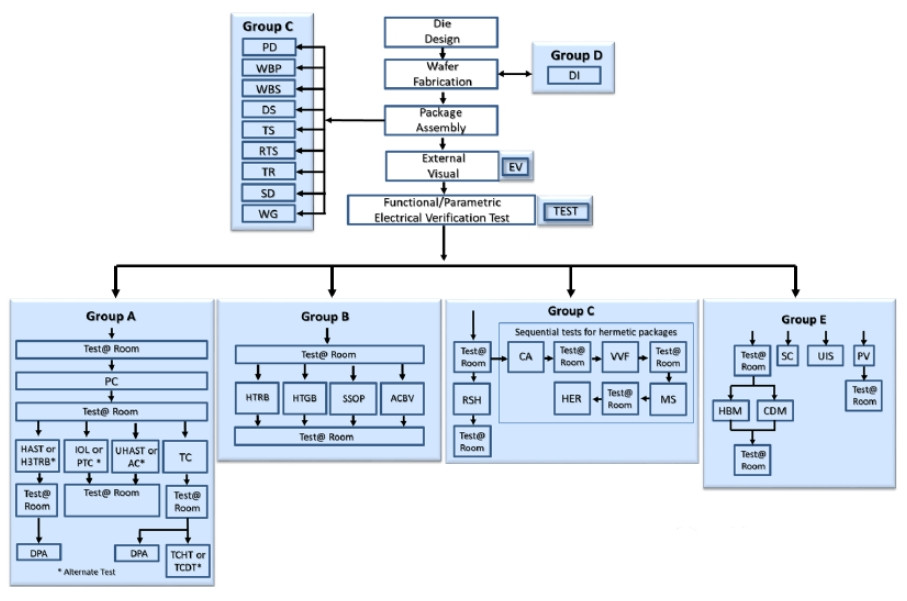

AEC-Q101認證流程

第三方AEC-Q101認證檢測機構

江蘇粵科檢測是專業第三方AEC-Q101認證檢測機構，實驗室具備AEC-Q102標準CNAS全項測試資質和CNCA發證能力，可提供車用LED分立光電半導體元器件AEC-Q102認證檢測服務，同時提供LED、光電二極管、晶體管、激光元件的環境試驗服務，更有一流的LED材料表征與分析技術和LED失效分析技術，提供一站式LED行業解決方案，為LED行業的乘風破浪保駕護航。
