隨著汽車電子技術的飛速發展，車載半導體分立器件在汽車電子系統中扮演著至關重要的角色。而在確保這些器件在各種極端條件下的穩定運行以及提升整車性能和安全性方面，AEC-Q101標準下的芯片剪切強度測試顯得尤為關鍵。

芯片剪切強度測試旨在評估芯片與底座之間的附著強度，進而全面評價芯片封裝的質量和可靠性。這一測試方法直接關系到車載半導體器件的安裝質量，通過測量剪切力的大小來判斷其是否符合設計要求，從而確保汽車電子系統的穩定性和可靠性。

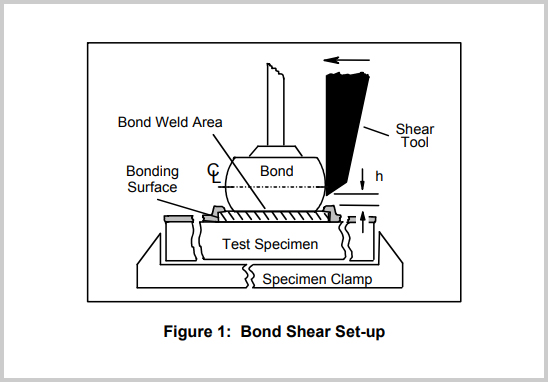

根據AEC-Q101-003和JESD22-B116標準，芯片剪切強度測試包括以下步驟：

1. 設備準備：使用專用的推拉力測試機等設備，確保能夠施加均勻負載。

2. 樣品安裝：將待測試的芯片樣品安裝在測試儀器上，保證位置準確。

3. 負載施加：?jiǎn)?dòng)測試儀器，施加均勻的負載到芯片的一個邊緣。

4. 逐漸增力：逐漸增加施加力的大小，模擬剪切力的遞增過程。

5. 觀察推移：在施加力的同時觀察芯片是否能夠承受剪切力，記錄任何異常現象。

6. 剪切強度測量：在達到設定的力值或觀察到芯片推移時，記錄此時的剪切力大小。

7. 數據分析：分析所得數據，評估芯片封裝的牢固性，包括剪切強度的大小和可能的失效模式。

8. 結果解釋：根據測試結果，判斷芯片封裝是否符合設計要求，是否需要調整工藝或材料。

9. 報告生成：生成詳盡的測試報告，包括測試條件、結果、剪切強度數值以及任何需要注意的問題。

根據測試標準，失效判定的依據包括未達到規定的芯片強度要求，以及在芯片與底座脫離時施加的力未達到最小強度的倍數要求，并且底座上的芯片附著材料痕跡需符合一定的要求。這些嚴格的標準和判定依據確保了測試的嚴謹性和可靠性。

通過AEC-Q101標準下的芯片剪切強度測試，汽車電子領域的各方能夠確保車載半導體分立器件的安裝質量和可靠性，進而提升整車的性能和安全性。優科檢測將持續致力于為汽車電子行業提供專業的第三方檢測服務，確保行業產品的質量與可靠性，推動行業持續健康發展。
