隨著新能源汽車市場的不斷擴大和智能駕駛系統的發展，對汽車電子元件的品質和可靠性提出了更高的要求。為了確保汽車半導體分立器件在各種嚴苛條件下的穩定性和可靠性，汽車電子協會（Automotive Electronics Council，簡稱AEC）制定了AEC-Q101標準。該標準涵蓋了分立半導體元件（如晶體管、二極管等）的最低應力測試要求和參考測試條件，是評估和驗證這些器件是否適合汽車應用的重要依據。

什么是AEC-Q101？

AEC-Q101是一項專門針對汽車應用中的分立半導體元件的產品標準，旨在定義這些元件在應力測試中的最低要求，以確定其在實際應用中的可靠性和品質。測試范圍包括各種分立半導體元件，如晶體管、二極管、光電耦合器等。通過AEC-Q101認證的元件必須在應力測試中表現出色，以確保其能夠在汽車的復雜環境中穩定運行。

AEC-Q101的適用范圍

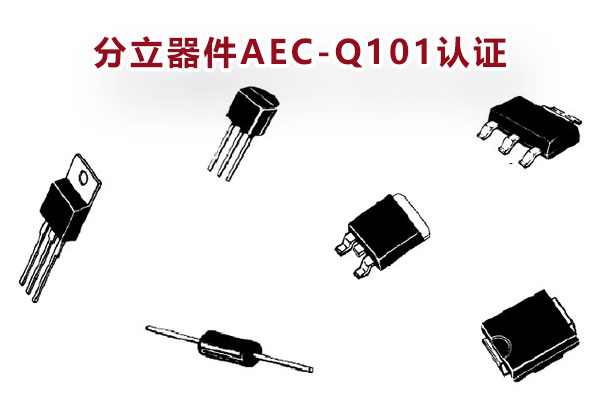

AEC-Q101標準適用于多種分立半導體元件，包括但不限于：

- 晶體管：如MOSFET、IGBT等。

- 二極管：如穩壓二極管、肖特基二極管等。

- 光電耦合器：用于車用隔離件、接口轉換器、觸摸屏控制盤等。

AEC-Q101的測試流程

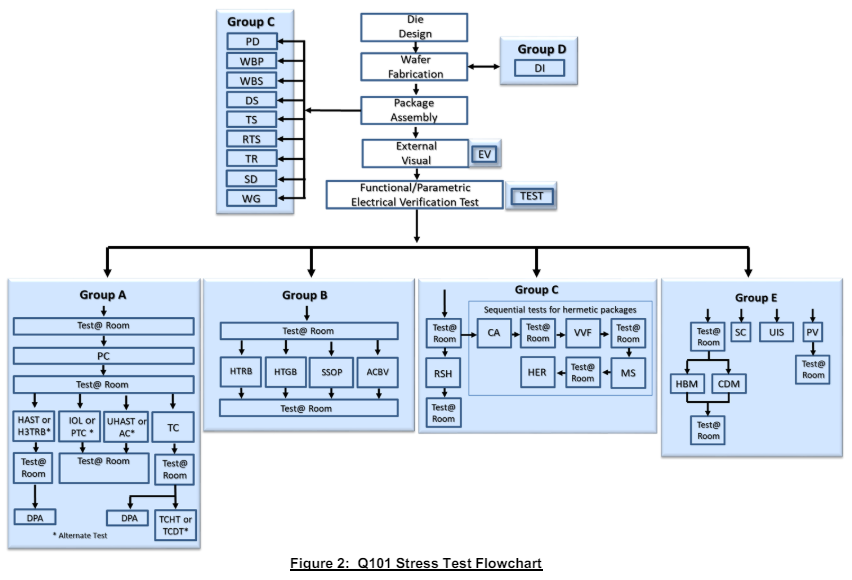

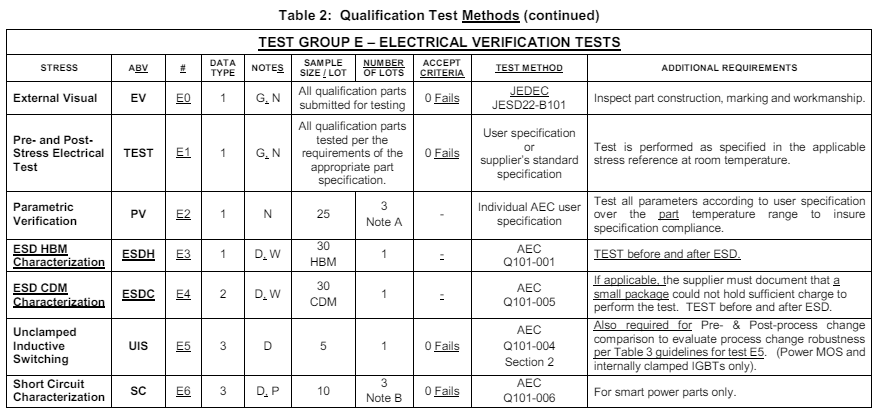

在AEC-Q101的測試流程中，所有認證項目的應力測試前后都必須在室溫下按照指定用戶產品詳細規格書中的電氣特性進行測試。該標準分為ABCDE五組內容，共計30項測試內容，其中部分測試內容是選其一開展即可。測試項目涵蓋了人體模式靜電放電測試、機械模式靜電放電測試、邦線切應力測試、同步性測試、帶電器件模式的靜電放電測試、短路可靠性描述等。

關鍵測試項目

以下是部分關鍵測試項目及其要求：

- AEC-Q101 Rev-C：分立半導體元件的應力測試標準，包含詳細的測試方法。

- AEC-Q101-001 Rev-A：人體模式靜電放電測試。

- AEC-Q101-002 Rev-A：機械模式靜電放電測試。

- AEC-Q101-003 Rev-A：邦線切應力測試。

- AEC-Q101-004 Rev-：同步性測試方法。

- AEC-Q101-005 Rev-A：帶電器件模式的靜電放電測試。

- AEC-Q101-006 Rev-：12V系統靈敏功率設備的短路可靠性描述。

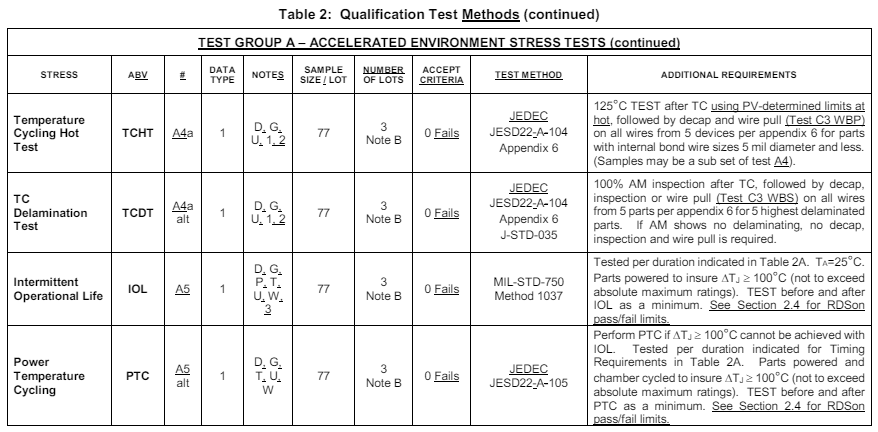

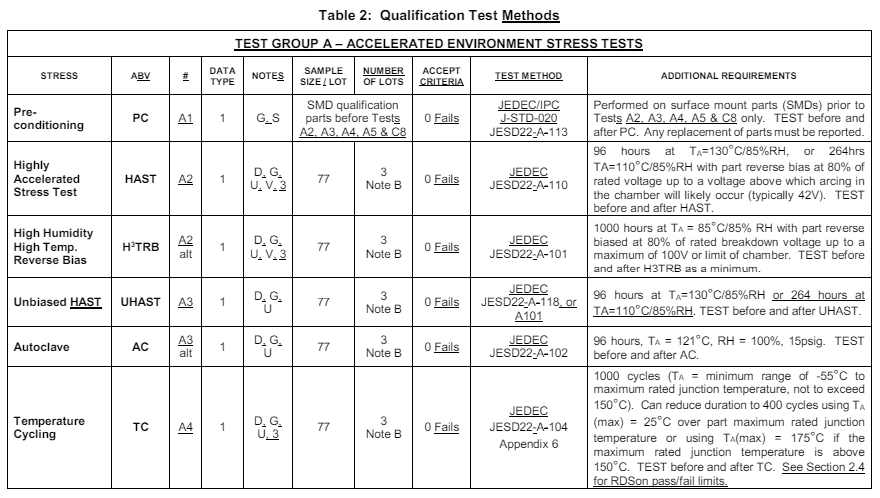

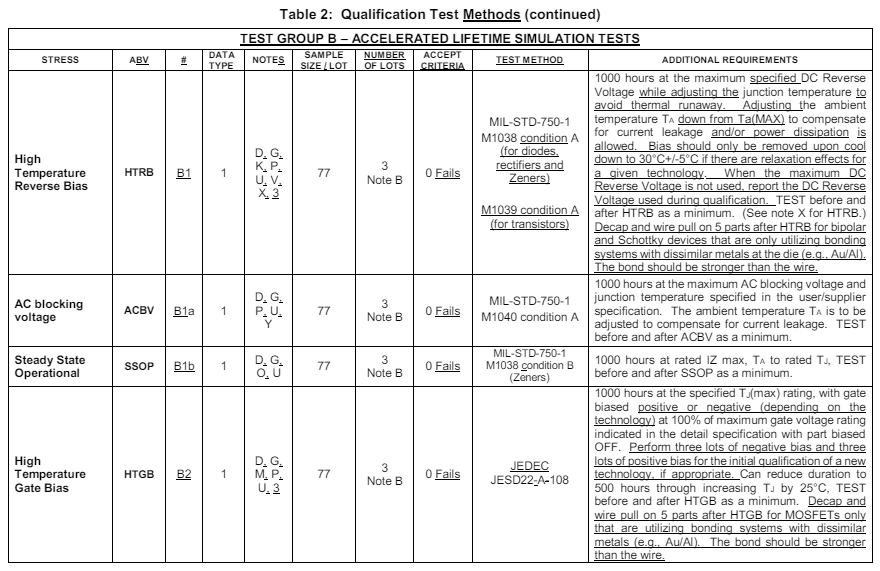

每個測試序列中的詳細測試項目在AEC-Q101標準中都有明確的描述，并根據Grade等級給出了不同的要求。測試樣品數通常為77個，并且要求0失敗率，以極大增加測試的置信度。

詳細測試要求及附加說明

在AEC-Q101的測試過程中，針對不同類型的元件和應用場景，有多項附加要求和說明。以下是部分附加說明：

- Notes A：對參數驗證數據的需求，有時用戶只要求進行一批Lot的驗證。如果后續用戶使用前一個用戶的資格認證數據，需負責驗證批次數量的可接受性。

- Notes B：提供通用數據需要3批通用或?qū)ｍ椘骷臄?shù)據。

- Notes G：允許通用數據，參見標準的相關節。

- Notes P：針對智能電源器件或等效的Q100測試，需考慮的因素包括芯片上的邏輯/傳感量、預期用戶應用、開關速度、功耗和引腳數。

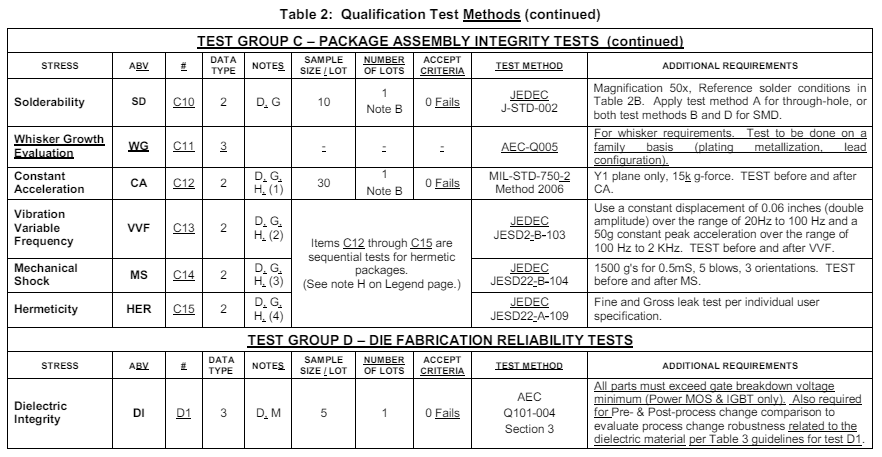

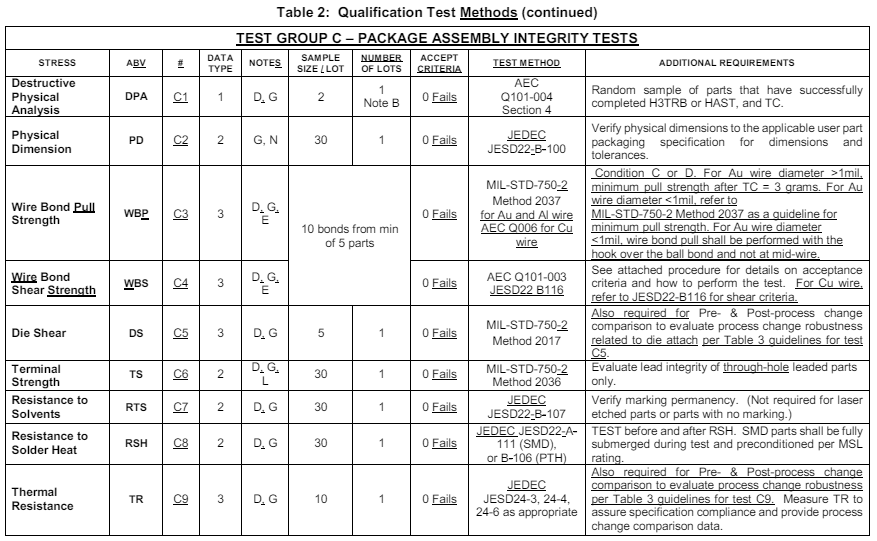

此外，對于特定測試項目，AEC-Q101標準還規定了樣品數量、批次數量、接受標準和測試方法等詳細要求。

未來展望

隨著新能源汽車和智能駕駛技術的發展，對汽車半導體分立器件的品質和可靠性提出了更高的要求。AEC-Q101標準的嚴格測試和認證流程，確保了這些元件在嚴苛條件下的穩定性和可靠性。在未來幾年內，預計將有更多基于AEC-Q101標準開發并通過該認證的新型產品出現。

AEC-Q101標準對汽車半導體分立器件的質量和可靠性提出了嚴格的要求，確保這些關鍵元件在各種惡劣環境中能夠可靠工作。通過AEC-Q101認證，不僅能提升產品的市場競爭力，更能為汽車電子系統的安全和穩定提供堅實保障。隨著標準的不斷更新和完善，汽車分立半導體元件的質量控制將邁上新的臺階。

江蘇粵科檢測作為專業第三方AEC-Q101認證機構，具備全項測試資質和能力，可協助汽車分立半導體企業制定符合AEC-Q101標準的驗證步驟和實驗方法，幫助汽車分立器件廠商進入車廠供應鏈，提高產品品質和市場競爭力。
