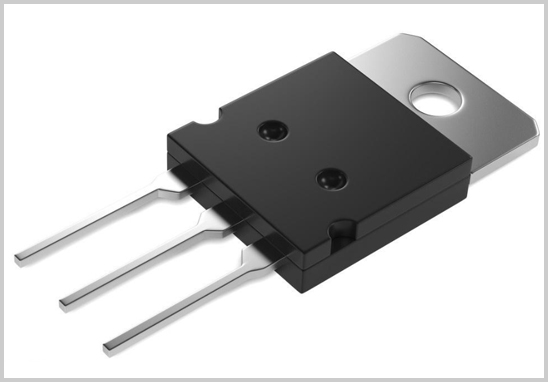

三極管在汽車電子系統中扮演著重要角色，其可靠性和性能直接影響整車電子系統的穩定性和安全性。AEC-Q101標準是專門針對汽車環境下使用的分立半導體元器件的可靠性測試標準。本文將詳細介紹三極管按照AEC-Q101標準進行的各種測試項目。

三極管AEC-Q101認證測試項目

A類測試：應力預處理和加速壽命測試

A1: 預處理 (Pre-condition, PC)

測試方法：J-STD-020E, JESD-A113

樣品數/批：77*4

批數：3

附加條件：對A2、A3、A4、A5進行預處理。

A2: 高加速溫度和濕度應力測試 (Highly Accelerated Stress Test, HAST)

測試方法：JESD22 A-110

樣品數/批：77

批數：3

附加條件：96H, Ta=130℃, RH=85%, V=V@max。

A2 alt: 高溫濕度反向偏置測試 (High Humidity High Temp. Reverse Bias, H3TRB)

測試方法：JESD22 A-101

樣品數/批：77

批數：3

附加條件：96H, 1000H, Ta=85℃/85%RH, V=80%V@max。

A3: 無偏置高加速溫度和濕度應力測試 (Unbiased Highly Accelerated Stress Test, UHAST)

測試方法：JESD22 A-118

樣品數/批：77

批數：3

附加條件：96H, 110℃, 85%RH, 15psi。

A3 alt: 高壓蒸煮測試 (Autoclave, AC)

測試方法：JESD22 A-102

樣品數/批：77

批數：3

附加條件：96H, 121℃, 100%RH, 15psi。

A4: 溫度循環測試 (Temperature Cycling, TC)

測試方法：JESD22 A-104, Appendix 6

樣品數/批：77

批數：3

附加條件：1000循環, -55℃到150℃。

A4a alt: 層剝離測試 (TC Delamination Test, TCDT)

測試方法：JESD22 A-104, Appendix 6, J-STD-035

樣品數/批：77

批數：3

附加條件：如果C-SAM顯示無分層，則不需要封裝體剝離分析。

A5: 間歇工作壽命測試 (Intermittent Operational Life, IOL)

測試方法：MIL-STD-750 Method 1037

樣品數/批：77

批數：3

附加條件：On/off條件下進行測試。

A5 alt: 功率溫度循環測試 (Power Temperature Cycling, PTC)

測試方法：JESD22-A105

樣品數/批：77

批數：3

附加條件：在-40到105℃間循環。

B類測試：高溫反向偏置測試

B1: 高溫反向偏置測試 (High Temperature Reverse Bias, HTRB)

測試方法：MIL-STD-750-1 M1039 condition A

樣品數/批：77

批數：3

附加條件：1000H, Ta=150℃, V=80%V@max。

C類測試：物理和機械特性測試

C1: 破壞性物理分析 (Destructive Physical Analysis, DPA)

測試方法：AEC-Q101-004 Section 4

樣品數/批：2

批數：1

附加條件：通過H3TRB或HAST進行樣品準備。

C2: 尺寸檢查 (Physical Dimension, PD)

測試方法：JESD22 B-100

樣品數/批：30

批數：1

附加條件：確保符合標準。

C3: 鍵合線強度測試 (Wire Bond Strength, WBS)

測試方法：MIL-STD-750 Method 2037

樣品數/批：10

批數：1

附加條件：評估鍵合線的可靠性。

C4: 鍵合剪切測試 (Bond Shear, BS)

測試方法：AEC-Q101-003

樣品數/批：10

批數：1

附加條件：評估鍵合點的強度。

C5: 芯片剪切測試 (Die Shear, DS)

測試方法：MIL-STD-750 Method 2017

樣品數/批：5

批數：1

附加條件：評估芯片與基板的粘附強度。

C8: 耐焊接熱測試 (Resistance to Solder Heat, RSH)

測試方法：JESD22 A-111 (SMD) / B-106 (PTH)

樣品數/批：30

批數：1

附加條件：評估元器件在焊接過程中的耐熱性。

C9: 熱阻測試 (Thermal Resistance, TR)

測試方法：JESD24-3, 24-4, 26-6

樣品數/批：10

批數：1

附加條件：測量熱阻。

C10: 可焊性測試 (Solderability, SD)

測試方法：J-STD-002, JESD22B102

樣品數/批：15

批數：1

附加條件：評估元器件的焊接性能。

C11: 須晶生長評估 (Whisker Growth Evaluation, WG)

測試方法：AEC-Q005

樣品數/批：3

批數：1

附加條件：在規定條件下評估須晶生長情況。

E類測試：電氣和熱性能測試

E0: 外觀檢查 (External Visual, EV)

測試方法：JESD22-B101

樣品數/批：所有測試前后均進行測試。

批數：1

附加條件：外觀檢查。

E1: 預應力和后應力電氣測試 (Pre- and Post-Stress Electrical and Photometric Test, TEST)

測試方法：用戶規范或標準規范。

樣品數/批：所有應力測試前后。

批數：1

附加條件：測試電氣性能。

E2: 參數驗證 (Parametric Verification, PV)

測試方法：用戶規范。

樣品數/批：25

批數：3

附加條件：驗證參數。

E3: ESD電氣特性測試 (Characterization in ESD, ESDH)

測試方法：AEC-Q101-001

樣品數/批：30

批數：1

附加條件：進行ESD測試。

E4: ESD電氣特性測試 (Characterization in ESD, ESDC)

測試方法：AEC-Q101-005

樣品數/批：30

批數：1

附加條件：進行ESD測試。

E5: 非鉗位感應開關測試 (Unclamped Inductive Switching, UIS)

測試方法：AEC-Q101-004 Section 2

樣品數/批：30

批數：1

附加條件：進行非鉗位感應開關測試。

通過上述一系列嚴格的測試，可以確保三極管在極端環境下仍能保持其性能和可靠性?；浛茖?shí)驗室作為專業第三方AEC-Q101認證測試機構，具備執行AEC-Q101標準下全部測試項目的能力，能夠?yàn)榭蛻籼峁└哔|(zhì)量的認證服務，確保三極管在汽車應用中的可靠性和安全性。
