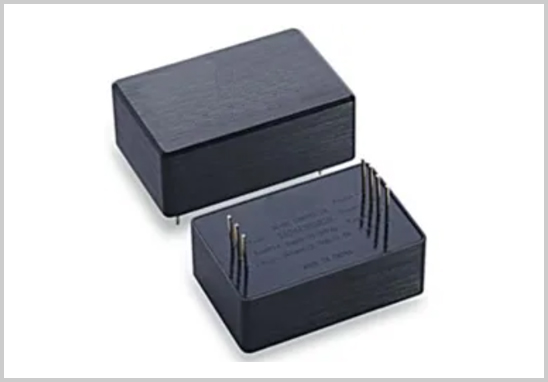

電源模塊概述

電源模塊是電路中的能源供應站，通過對電壓的轉換，將所需的電流轉換成用戶需要的直流電或交流電。電源模塊為系統中的儀表或控制設備提供穩定的電源輸出，具備隔離、保護、電壓變換、穩壓、降噪等作用。電源模塊的主要組成部分包括電解電容、光電耦合器、印制電路板、半導體器件、開關變壓器、電位器、熔斷器等。其模塊式結構帶來高適配性、高可靠性、高功率、易于維護及廣泛應用的優點。因此，電源模塊在通信領域、汽車電子、航空航天等領域被廣泛采用。

電源模塊失效原因及模式

電源模塊的失效通常由內部和外部因素引起。內部因素包括生產材料、板卡設計、組裝和包裝不合規等；外部因素則包括過電應力、靜電放電、過載以及高溫導致的老化等。常見失效模式有：

- 開路：可能由于焊點缺陷或振動導致電連接失效。

- 短路：瞬時電壓過高或元器件老化。

- 輸出值不穩定：元器件老化或損壞。

- 輸出偏高：電容器或二極管老化。

- 輸出偏低：負載超出帶載能力或元器件老化。

- 紋波過高：主濾波電容或穩壓電路元件失效。

這些失效模式可能導致電源模塊整體失效，從而引發電路不穩定或失效，造成重大損失。

電源模塊二次篩選的重要性

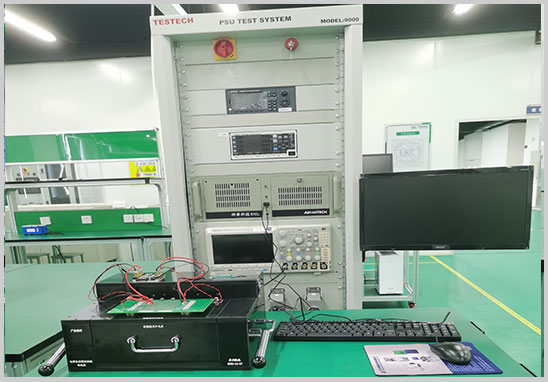

對電源模塊進行二次篩選，能夠剔除前期老化失效的模塊，確保交付使用的模塊質量合格。江蘇粵科檢測通過電源模塊測試系統，對各種型號規格的電源模塊進行電參數測試，評估其性能好壞。

電源模塊電性能檢測項目

江蘇粵科檢測提供以下常規電參數測試，以評估電源模塊的性能：

- 輸出精度測試

測試條件：在規定的輸入條件下，分別測量空載和滿載情況下的輸出電壓，評估輸出是否滿足負載電路的輸入要求。

- 紋波測試

測試條件：在規定的輸入條件下，測量滿載時的輸出紋波。測試時將探頭放置在電源模塊輸出電容處，用盡可能小的環路避免耦合噪聲，常用20MHz帶寬條件下測量紋波。

- 效率測試

測試條件：在不同的輸入條件下，測量不同負載條件下的電源效率，計算公式為：η = 輸出功率 ÷ 輸入功率。電源模塊的效率主要用于對比性能，評估系統負荷及散熱措施等。

- 動態響應測試

測試條件：在規定的輸入條件下，調整負載電流從Io1階躍變化到Io2，測量不同負載條件下的輸出電壓值，并計算負載調整率及瞬態反應時間。

- 過流保護測試（短路保護）

測試條件：在規定的輸入條件下，增大輸出電流，直到電源輸出突然關斷，此時的輸出電流值為電源模塊的輸出過流保護。

江蘇粵科檢測的篩選服務

江蘇粵科檢測的電子元器件篩選實驗室面積約2400平米，擁有全套資質和專業團隊36人，配備元器件篩選設備180臺/套。我們提供專業的電子元器件二次篩選、元器件失效分析（FA）及可靠性驗證等服務，確保交付的電源模塊產品質量合格，為客戶提供可靠的電源解決方案。
