功率溫度循環（Power Temperature Cycling, PTC）試驗是確保半導體器件在極端溫度環境中長期可靠性的重要手段。本文介紹了AEC-Q102認證下的PTC試驗條件及試驗要求。

試驗名稱

功率溫度循環（Power Temperature Cycling，PTC）

試驗條件

依據AEC-Q102標準，PTC試驗的具體條件如下：

- 環境溫度（Ta）：-40℃至105℃

- 停留時間：每個極值溫度下停留10分鐘

- 轉換時間：從一個極值溫度轉換到另一個極值溫度的時間為20分鐘

- 電流條件（If）：560 mA

- 循環通電：通電和斷電周期為5分鐘

- 保持時間：總共進行1000個溫度循環

樣品數量

- 每批次樣品數量：26個器件

- 總共批次：3批次

試驗信息

- 參考方法：JEDEC JESD22-A 105 C

- 通電情況：560 mA，循環通電（on / off = 5 min）

- 極值溫度：-40℃/ 105℃（停留時間：10 min；轉換時間：20 min）

- 試驗時間：1000溫度循環

- 光電參數測試節點：在0循環（初測）、100循環、500循環和1000循環（終測）時進行光電參數測試

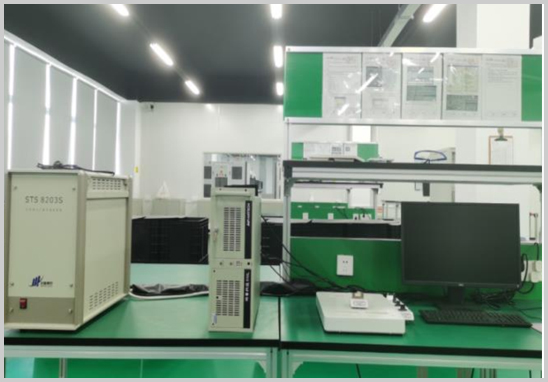

儀器設備

- 光電參數測試系統

- 半導體分立器件測試系統

- 溫度速變濕熱試驗箱

試驗要求

在PTC試驗中，光電參數的合格判據如下：

通過嚴格的功率溫度循環（PTC）試驗，AEC-Q102認證確保了半導體器件在極端溫度條件下的可靠性和耐久性。江蘇粵科檢測作為專業的第三方測試機構，提供全面的AEC-Q102 PTC試驗服務，幫助客戶確保其產品在各種嚴苛環境下的高性能表現。
