在工業生產中，尤其是針對可在戶外使用的電子電器產品，設備的防塵防水要求至關重要。自動化儀表設備的外殼防護等級（IP代碼/防塵防水）是保證設備正常運行以及產品安全可靠性的重要指標。因此，在選擇和使用儀表產品時，特別關注其防護等級對于正確的產品選型、安裝與使用具有非常重要的意義。

IP防護等級的定義

IP防護等級用于界定電器設備如噴碼機設備的外殼密封性能。國際上普遍采用EN 60529標準來量化不同類別的防護等級。該標準主要包括兩類防護：

1. 針對固體異物侵入外殼的防護（如工具、手指或灰塵等）

2. 針對水侵入的防護（如水的凝結、沖洗、沉浸等）

IP代碼由字母“IP”及其后兩位數字組成，這兩位數字表示設備外殼對于固體異物和水侵入的防護強度。

- 第一個數字表示設備防塵和防止外物侵入的等級。

- 第二個數字表示設備防濕氣和防水侵入的密閉程度。

數字越大，表示其防護等級越高。例如，防護等級IP54表示：

- 第一個數字“5”表示防塵保護等級，能夠防止有害的灰塵積聚。

- 第二個數字“4”表示防水保護等級，能夠防止來自各方向的水濺射。

當防護要求的等級高于上述特征數字表示的等級時，可以通過在前兩位數字后增加附件字母的方式來表達擴展范圍。

IP防水等級詳細劃分

根據國際標準IEC 60529、GB 4208、GB/T 10485-2007、DIN 40050-9、ISO 20653和ISO 16750等，防水等級的劃分如下：

1. IPX1：垂直滴水試驗

   - 設備：滴水試驗裝置

   - 條件：滴水量為1.0±0.5 mm/min，試驗持續10分鐘

   - 樣品放置：正常工作位置，頂部至滴水口距離不大于200mm

2. IPX2：傾斜15°滴水試驗

   - 設備：滴水試驗裝置

   - 條件：滴水量為3.0±0.5 mm/min，試驗持續10分鐘

   - 樣品放置：與垂線成15°角，每面試驗2.5分鐘，共四次

3. IPX3：淋雨試驗

   - a. 擺管式淋水試驗

     - 設備：擺管式淋水濺水試驗裝置

     - 條件：水流量每孔0.07 L/min，連續淋水10分鐘

     - 樣品放置：頂部至噴水口距離不大于200mm

   - b. 噴頭式淋水試驗

     - 設備：手持式淋水濺水試驗裝置

     - 條件：水流量為10 L/min，試驗時間根據樣品表面積計算，最少5分鐘

4. IPX4：濺水試驗

   - a. 擺管式濺水試驗

     - 條件：水流量每孔0.07 L/min，擺管沿垂線兩邊各擺動180°，共360°

   - b. 噴頭式濺水試驗

     - 條件：水流量為10 L/min，試驗時間最少5分鐘

5. IPX5：噴水試驗

   - 設備：噴嘴噴水口內徑為6.3mm

   - 條件：水流量為12.5 L/min，試驗時間最少3分鐘

6. IPX6：強烈噴水試驗

   - 設備：噴嘴噴水口內徑為12.5mm

   - 條件：水流量為100 L/min，試驗時間最少3分鐘

7. IPX7：短時浸水試驗

   - 設備：浸水箱

   - 條件：樣品底部到水面的距離至少1m，頂部到水面距離至少0.15m，試驗時間30分鐘

8. IPX8：持續潛水試驗

   - 條件和時間由供需雙方商定，嚴酷程度應比IPX7高

9. IPX9K：高壓噴射試驗

   - 設備：噴嘴噴水口內徑為12.5mm

   - 條件：噴水壓力8000~10000 kPa，水溫80±5℃，每個位置30秒，共120秒

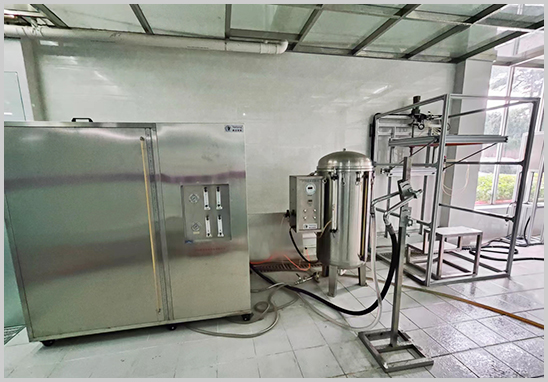

第三方IP防塵防水檢測機構

江蘇粵科檢測是專業的第三方IP防塵防水檢測機構，實驗室具備GB/T 4208、IEC 60529標準CNAS檢測資質和檢測能力，可提供IP54、IP55、IP65、IP66、IP67、IP68等IP防護等級測試服務，并出具國際國內認可的第三方中英文檢測報告。

了解IP防護等級及其測試方法，有助于在選擇和使用儀表產品時做出正確的決策，確保產品在各種環境下的可靠性和安全性。
