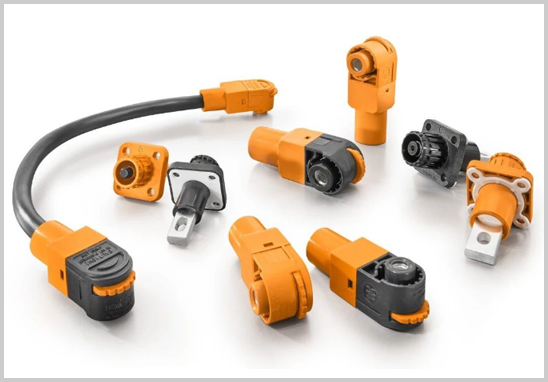

儲能連接器作為儲能系統核心零部件之一，對整個儲能系統的安全和性能至關重要。然而，現有連接器標準未完全考核儲能連接器在系統中的表現，如高電壓下的安全距離和大電流下的環境耐受等。因此，制定專業的儲能連接器認證標準顯得尤為重要。

TUV萊茵制定的2PfG 2740/04.20標準正是針對儲能連接器的特殊要求，考核其機械性能、操作壽命、溫升、耐候性能、防護等級和絕緣材料等關鍵點，確保連接器在儲能系統的特殊環境下達到各方面性能要求。

儲能連接器TUV 2PfG 2740認證主要測試項目

一、機械性能

1. 銘牌擦拭

   - 標準：IEC 60068-2-70

   - 方法：測試棒(size 1)，5N的力，測試液體為水，測試循環10次。

   - 要求：銘牌需清晰可見

2. 極性和編碼（防呆結構驗證）

   - 標準：IEC 60512-13-5

   - 方法：1.5x插合力，不超過80N

   - 要求：不影響正常使用

3. 互鎖

   - 要求：防止連接器的觸點在與其對應觸點接觸之前通電，并可防止連接器在其觸點帶電時斷開

4. 拔出力及保持裝置

   - 要求：

     - 不具備保持裝置的連接器拔出力不得小于50N

     - 具備保持裝置的連接器在80N力下不脫落

5. 機械沖擊

   - 標準：IEC 60512-7-2

   - 方法：跌落次數8次，每跌落一次轉樣品45°

   - 要求：防觸電保護部件不能損壞，爬電距離和電氣間隙不得縮短

二、壽命測試

1. 接觸電阻-初始值記錄

   - 方法：記錄接觸電阻，不做判斷，電流為額定電流，測量點為端子根部

2. 分?jǐn)嗳萘?/p>

   - 方法：交流功率因數0.9±0.05，直流時間常數1ms±15%，插拔速度0.8±0.1m/s，接觸時間2-4s，分?jǐn)啻螖?shù)根據聲稱

   - 要求：不得有持續閃絡擊穿，不得影響正常使用

3. 機械操作

   - 方法：測試參數同分?jǐn)嗳萘?，區別是純機械插拔，機械操作至少100次

   - 要求：不得有影響正常使用的損壞

4. 接觸電阻-最終測量

   - 要求：接觸電阻最終值需小于初始值的1.5倍

5. 線纜彎折

   - 方法：每分鐘彎折60次，總循環根據聲稱值

   - 要求：不得有影響正常使用的損壞

6. 線纜拉力、扭轉測試

   - 方法：共承受100次拉力，每次持續時間1s，立即進行扭轉測試，施加1分鐘扭矩

   - 要求：線纜最大位移不超過2mm

三、溫升測試

- 標準：IEC60512-1/-2

- 方法：使用最大截面積的導線，測試電流為額定電流

- 要求：最高環境溫度加溫升不得超過最高耐溫ULT

四、耐候性能I

1. 接觸電阻-初始值記錄

2. 低溫測試

   - 標準：IEC60512-11-10

   - 方法：在最低耐溫LLT環境中存放2小時

   - 要求：不能有影響正常使用的損壞

3. 高溫測試

   - 標準：IEC60512-11-10

   - 方法：在最高耐溫ULT環境中存放7天

   - 要求：不能有影響正常使用的損壞

4. 腐蝕測試

   - 方法：連接器插合狀態下進行，按照IEC60512-11-7或ISO 6988標準進行

   - 要求：不得有影響正常使用的損壞

五、耐侯性能II

1. 接觸電阻-初始值記錄

2. 熱循環測試

   - 標準：IEC60068-2-14

   - 方法：0t1：30min，溫度ULT=＞t1：30min，溫度LLT，切換時間t2＜30s，200個循環

   - 要求：接觸電阻最終值小于初始值的1.5倍

3. 介電強度

   - 方法：脈沖承受電壓測試和工頻耐壓測試

   - 要求：無閃絡擊穿

TUV認證辦理流程

1. 認證申請

   - 粵科協助準備相關文件、提出認證申請

2. 送樣測試

   - 按照對應標準進行測試，測試在優科實驗室進行

3. 工廠檢查

   - 進行工廠質量保證能力和產品一致性檢查

4. 證書簽發

   - 認證結果評價與批準后簽發證書

5. 獲證后監督

儲能連接器作為儲能系統中的核心零部件，其認證和測試至關重要。通過TUV 2PfG 2740認證，確保儲能連接器在各種極端條件下的可靠性和安全性，從而提升儲能系統的整體性能。江蘇粵科檢測作為專業的第三方儲能連接器TUV認證機構，具備TUV 2PfG 2740全項檢測能力，為儲能連接器提供高質量的認證服務，確保產品符合國際標準，為儲能產業的發展保駕護航。
