在現代工業生產中，特別是涉及電子元件和設備的領域，防靜電接地設施的安全性和有效性至關重要。靜電放電（ESD）可能會導致電子元件的損壞、產品性能下降，甚至造成生產事故。因此，確保防靜電接地系統的可靠性成為了重中之重，而第三方防靜電接地測試正是實現這一目標的關鍵手段。

防靜電接地設施的構成

防靜電專用接地設施裝置通常包括接地電極、接地主干線和接地支干線：

1. 接地電極：這是直接與大地接觸的電極棒，是防靜電接地系統的核心部分。

2. 接地主干線：橫跨整個EPA（Electrostatic Protected Area，防靜電保護區）工作區，起到連接各個接地點的作用。

3. 接地支干線：橫跨整個線體，一端與主干線連接，另一端與防靜電工作臺的接地線連接。通常，接地線采用黃綠色線，以便與其他線纜區分開來。

在實際使用中，專用防靜電地線應盡量避免與三相五線制地線短接，以防止靜電防護效果受到影響。

防靜電接地檢測標準

防靜電接地系統需要遵循嚴格的國際和國家標準，以確保其可靠性和有效性。常見的防靜電接地檢測標準包括：

- ANSI/ESD S20.20：《靜電放電控制程序》，為電子設備防靜電保護提供全面指導。

- IEC 61340-5-1：《靜電學 - 第5-1部分：靜電現象中電子設備的防護 - 一般要求》，適用于全球的防靜電防護規范。

- SJ/T 10694：《電子產品生產與應用系統防靜電檢測通用規范》，中國國內的標準。

- GJB 3007A：《防靜電工作區技術要求》，適用于軍事和高要求電子設備的防靜電工作區的技術標準。

防靜電接地要求

防靜電接地設施必須滿足特定的電阻要求，以確保靜電能夠有效地泄放：

- 設備接地導體：電阻應小于1.0歐姆，以確保良好的接地效果。

- 輔助接地：與設備接地導體之間的電阻應小于25歐姆。

- 等電位相連接：應保持在小于1.0×10^9歐姆，以防止?jié)撛诘碾娢徊睢?/p>

防靜電接地電阻測量方法

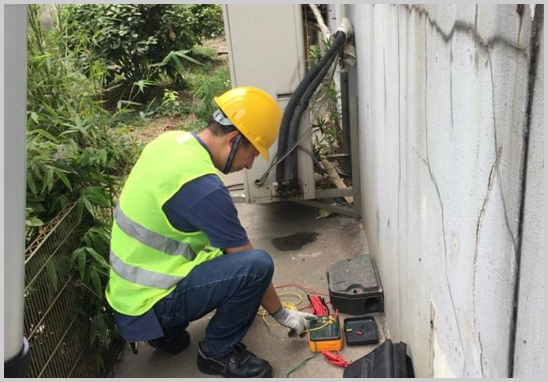

進行防靜電接地電阻測量時，通常使用接地電阻測試儀。測量方法如下：

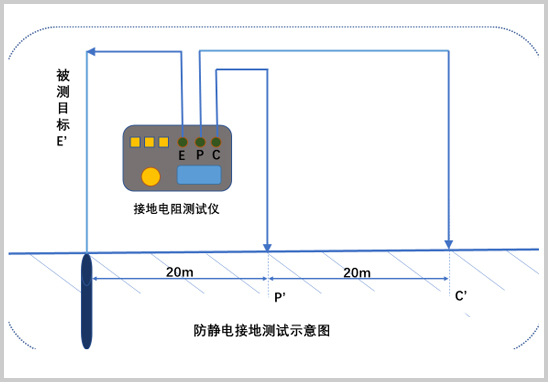

1. 將測試儀表上的E端鈕連接5米導線，P端鈕連接20米線，C端鈕連接40米線。

2. 導線的另一端分別連接被測物的接地極Eˊ、電位探棒Pˊ和電流探棒Cˊ。確保Eˊ、Pˊ、Cˊ在直線上，并且間距為20米。

3. 進行測量前，應首先斷開地線（如有可能），以避免不必要的電流影響測量結果。

在測量時，必須注意以下幾點：

1. 地電壓測量：如果E、C兩點之間的地電壓超過測量儀表的要求，應先關閉相關用電設備，必要時關閉電源。

2. 接地電極檢查：確保被測接地電極接地良好，排除不規范的接地點。

第三方防靜電檢測機構

作為一家獲得CNAS和CMA資質認可的專業第三方防靜電檢測機構，江蘇粵科檢測在防靜電材料、產品及工程防靜電性能檢測方面擁有豐富的經驗和資質。他們能夠提供符合國內外標準的第三方防靜電檢測報告，幫助企業確保其產品和生產環境的靜電防護符合相關要求。
