江蘇粵科檢測是專業第三方電線電纜檢測機構，實驗室具備GB/T 2951.31、IEC 60811-3-1標準CNAS檢測資質和檢測能力，可提供電線電纜絕緣和護套抗開裂試驗測試服務。

電線電纜絕緣和護套抗開裂試驗標準

電纜和光纜絕緣和護套材料通用試驗方法 第 31 部分：聚氯乙烯混合料專用試驗方法 – 高溫壓力試驗 – 抗開裂試驗 GB/T 2951.31-2008 IEC 60811-3-1:1985 9

標準規定了高溫壓力試驗方法和抗開裂試驗方法，適用于電線、電纜和光纜的聚氯乙烯材料的絕緣和護套。

電線電纜絕緣和護套抗開裂試驗方法

9.1 絕緣熱沖擊試驗

9.1.1 取樣

每個被試絕緣線芯應取兩根適當長度的試樣，試樣應取自兩處，間隔至少1m。

若有外護層，應從絕緣上除去。

9.1.2 試樣制備

試樣應按下列3種方法中的1種進行制備：

a) 對于外徑不超過12.5mm的絕緣線芯，每一試樣是一段絕緣線芯；

b) 對于外徑超過12.5mm，絕緣厚度不超過5.0mm的絕緣線芯和所有的扇形絕緣線芯，每個試樣應取成絕緣窄條，其寬度至少是絕緣厚度的1.5倍，但不小于4mm；

窄條應沿絕緣線芯的軸線方向切取，如果是扇形絕緣線芯，應在絕緣線芯的“背部”切?。?/p>

c) 對于外徑超過12.5mm，絕緣厚度超過5.0mm的絕緣線芯，每個試樣應按b)項規定切取窄條，然后窄條的外表面磨或削(避免過熱)到(4.0~5.0)mm厚，該厚度應在窄條的較厚部分測得。窄條的寬度至少是厚度的1.5倍。

9.1.3 試樣卷繞

每個試樣應在環境溫度下緊密地在試棒上繞成螺旋形，并將兩端固定。

具體規定如下：

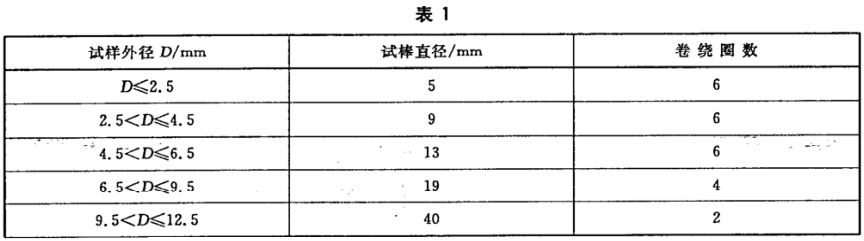

a) 按9.1.2a)項制備的試樣、扁平的電纜和軟線，表1規定了試棒的直徑和卷繞圖數，試棒直徑應按其短軸尺寸選取，卷繞時使其短軸垂直于試棒；

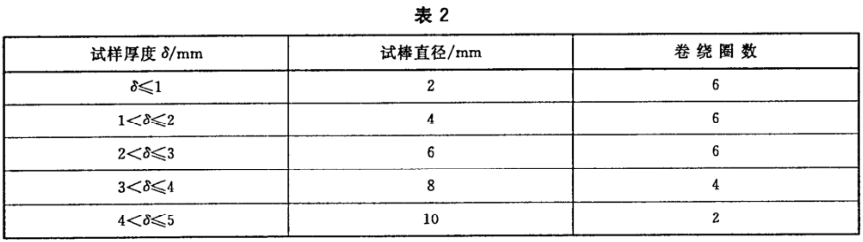

b）按9.1.2b）項和c）項制備的試樣，表2規定了試棒直徑和卷繞圈數。在這種情況下，試樣的內表面應與試棒接觸。

上述表格中,試樣直徑或試樣厚度應用游標卡尺或其他合適的測量工具進行測定。

9.1.4 加熱和檢查

繞在試棒上的試樣應放入預熱到有關電纜產品標準規定試驗溫度的空氣烘箱中。如果電纜產品標準沒有規定,則預熱到(150±3)℃,試樣在規定溫度下保持1h。

加熱結束后從烘箱中取出試樣并在試樣達到近似環境溫度后，檢查仍在試棒上的試樣。

9.1.5 試驗結果的評定

用正常視力或矯正后的視力而不用放大鏡進行檢查時，試樣應無裂紋。

9.2 護套熱沖擊試驗

9.2.1 取樣

每個被試護套應取兩根適當長度的電纜試樣，試樣應取自兩處，間隔至少1m。

若有外護層應除去。

9.2.2 試樣制備

a) 對于外徑不超過12.5mm的護套，每一試樣應是一段電纜，但聚乙烯絕緣、聚氯乙烯護套電纜除外；

b) 對于外徑超過12.5 mm，厚度不超過5.0 mm的護套和聚乙烯絕緣電纜的護套，每個試樣應是取自護套上的窄條,其寬度應至少是護套厚度的1.5倍,但不小于4mm。窄條應沿電纜的軸線方向切取；

c) 對于外徑超過12.5mm,厚度超過5.0 mm的護套,每個試樣應是按b)項規定切取的窄條,然后在窄條的外表面磨或削《避免過熱)到(4.0~5.0)mm厚，該厚度應在窄條的較厚部分測得。

窄條的寬度應至少是厚度的1.5倍;

d) 對于扁電纜,如果電纜的寬度不超過12.5mm,每個試樣應是一段完整的電纜,如果電纜寬度超過 12.5 mm，則每個試樣應是按 b)項規定從護套上切取的窄條。

9.2.3 試樣卷繞

每個試樣應在環境溫度下緊密地在試棒上繞成螺旋形,并將兩端固定。

具體規定如下:

a）按9.2.2a）項制備的試樣，及如9.2.2d）項寬度不超過12.5mm的扁平電纜，試棒的直徑和卷繞圈數應按9.1.3a）項規定。試棒直徑應按電纜的短軸尺寸選取，卷繞時使其短軸垂直于試棒；

b）按9.2.2b）項和c）項制備的試樣，及如9.2.2d）項寬度超過12.5mm的扁平電纜，試棒的直徑和卷繞圈數應按9.1.3b）項規定。在這種情況下，試樣的內表面應與試棒接觸。

9.2.4 加熱和檢查

應按9.1.4的規定進行。

9.2.5 試驗結果的評定

應按9.1.5的規定評定。

電線電纜絕緣和護套抗開裂試驗測試報告辦理流程

1. 前期咨詢：提供需委托檢測項目、測試條件或測試標準；

2. 評估報價：根據檢測要求、樣品規格及參數評估報價；

3. 填寫委托書：向粵科發起檢測申請，填寫委托書（會有專人指導填寫）；

4. 付款及提供樣品資料：按照協定報價支付費用，按要求提供足夠數量的樣品及產品資料；

5. 安排檢測：按委托要求對產品進行檢測；

6. 出具報告：依據檢測數據出具報告，將報告、發票及樣品回寄客戶。
