AEC-Q200認證的環境試驗條件，主要是依據MIL-STD-202與JEDEC22A-104規范來制定的，不同零件的試驗溫度除了不一樣之外，其施加電源(電壓、電流、負載)要求也會有所不同，高溫儲存屬于不施加偏壓與負載，但高溫下的工作壽命是必要的，溫度循環和溫度沖擊，它們的測試目的和手法是不同的，溫度循環下的高低溫的變化需要溫變率的控制，溫度沖擊就不需要了，偏高濕度是通常所說的高溫高濕測試，濕度抵抗是濕冷凍測試。

試驗條件注意事項

1000h試驗過程需在250h、500h進行間隔量測。

高溫儲存(MIL-STD-202-108)

薄膜電容、網絡低通濾波器、網絡電阻、熱敏電阻、可變電容、可變電阻、陶瓷共鳴器、EMI干擾抑制器、EMI干擾過濾器：85℃/1000h；

電感、變壓器、電阻：125℃/1000h；

變阻器：150℃/1000h；

鉭電容、陶瓷電容、鋁電解電容：最大額定溫度/1000h。

高溫工作壽命(MIL-STD-202-108)

網絡低通濾波器、網絡電阻：85℃/1000h；

EMI干擾抑制器、EMI干擾過濾器：85℃/1000h/施加額定IL；

鉭電容、陶瓷電容：最大額定溫度/1000h/ (2/3)負載/額定電壓；

鋁電解電容、電感、變壓器：105℃/1000h；

薄膜電容：1000h/(85℃/125%額定電壓、105℃&125℃/100%額定電壓；

自恢復保險絲：125℃/1000h；

電阻、熱敏電阻、可變電容：125℃/1000h/額定電壓；

可變電阻：125℃/1000h/額定功率；

變阻器：125℃/1000h/額定電壓85％+ma電流；

陶瓷共鳴器：85℃/1000h/額定VDD+1MΩ，并聯逆變器，在每個晶體腳和地之間有2X的晶體CL電容；

石英震蕩器：125℃/1000h/額定VDD+1MΩ，并聯逆變器，在每個晶體腳和地之間有2X的晶體CL電容；

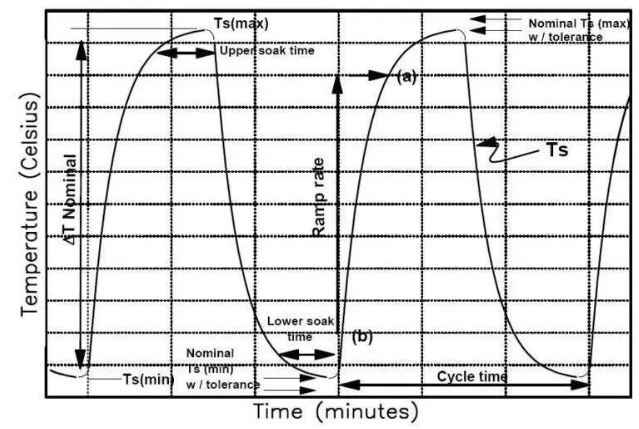

溫度循環(JEDEC22A-104)

薄膜電容、可變電容、可變電阻、陶瓷共鳴器、EMI干擾抑制器、EMI干擾過濾器：-55℃(30min)←→85℃(30min)/RAMP(15℃/min)/1000cycles；

鉭電容、陶瓷電容、電阻、熱敏電阻： -55℃(30min)←→125℃(30min) /RAMP(15℃/min)/1000cycles；

鋁電解電容：-40℃(30min)←→105℃(30min) /RAMP(15℃/min)/1000cycles；

電感、變壓器、變阻器、石英震蕩器、自恢復保險絲：-40℃(30min)←→125℃(30min)/RAMP(15℃/min)/1000cycles；

網絡低通濾波器、網絡電阻：-55℃(30min)←→125℃(30min) /RAMP(15℃/min)/1000cycles；

溫度沖擊(MIL-STD-202-107)

自恢復保險絲：-40℃(15min)←→125℃(15min)/300cycles；

偏高濕度(MIL-STD-202-103)

鉭電容、陶瓷電容：85℃/85%R.H./1000h/電壓1.3～1.5V；

電感&變壓器：85℃/85%R.H./1000h/不通電；

鋁電解電容：85℃/85%R.H./1000h/額定電壓 ；

EMI干擾抑制器、EMI干擾過濾器：85℃/85%R.H./1000h/額定電壓＆電流；

電阻、熱敏電阻：85℃/85%R.H./1000h/工作電源10%；

自恢復保險絲：85℃/85%R.H./1000h/額定電流10%；

可變電容、可變電阻：85℃/85%R.H./1000h/額定功率10%；

網絡低通濾波器&網絡電阻：85℃/85%R.H./1000h/電壓[網絡電容(額定電壓)、網絡電阻(10%額定功率)]；

變阻器：85℃/85%R.H./1000h/額定電壓85％+ma電流；

石英震蕩器、陶瓷共鳴器：85℃/85%R.H./1000h/額定；VDD+1MΩ，并聯逆變器，在每個晶體腳和地之間有2X的晶體CL電容；

薄膜電容：40℃/93%R.H./1000h/額定電壓；

濕度抵抗(MIL-STD-202-106)

薄膜電容：(25℃←→65℃/90%R.H.*2cycle)/18h→-10℃/3h，每一cycle共24h，step7a&7b不通電；

以上就是關于AEC-Q200的環境試驗條件的介紹，江蘇粵科檢測是專業第三方AEC-Q200認證機構，實驗室具備AEC-Q200標準CNAS全項測試資質和CNCA發證能力，可提供電感、變壓器、電容器、壓敏電阻、保險絲、聚合自恢復保險絲、熱敏電阻器等汽車被動元件AEC-Q200認證、AECQ200測試服務。
