第三方元器件失效分析機構

江蘇粵科檢測是專業第三方元器件失效分析機構，可提供覆蓋被動元件、分立器件和集成電路在內的電子元器件DPA、FA 失效分析服務，可利用電學、物理和化學等各種分析技術手段，確認電子元器件的失效原因，并提出改進設計和制造工藝的建議，防止失效的重復出現，提高元器件可靠性。

什么是失效分析？

失效分析（FA）是利用電學、物理和化學等各種分析技術手段，分析產品失效機理的過程，在查找產品各環節中的故障或失效的根本原因中起關鍵作用，是改進和提高產品可靠性最有效的手段之一。

元器件失效分析對象

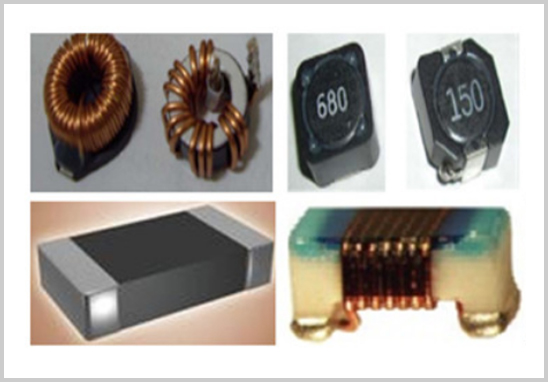

電阻器、電容器、電感器、連接器、繼電器、變壓等元件，二極管、三極管、MOS、可控硅、橋堆、IGBT等半導體分立器件，各種規模、各種封裝形式的集成電路，射頻、微波器件，電源模塊、光電模塊等各種元器件和模塊。

元器件失效分析常用檢測項目

1. 外觀檢查

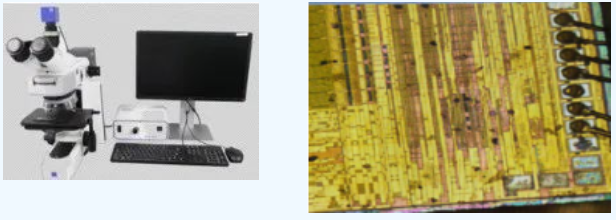

OM金相顯微鏡

1）樣品外觀、形貌檢測；

2）制備樣品的金相顯微分析；

3）各種缺陷的查找。

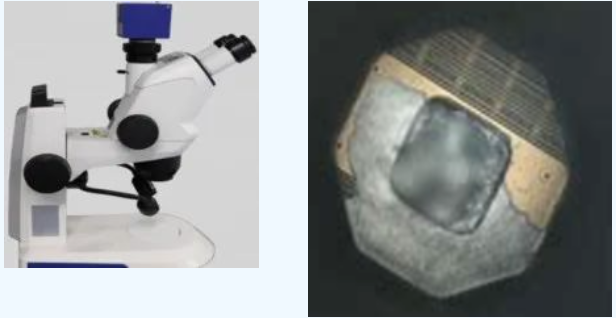

OM體式顯微鏡

1）樣品外觀、形貌檢測；

2）制備樣品的觀察分析；

3）封裝開帽后的檢查分析；

4）晶體觀點焊、檢查。

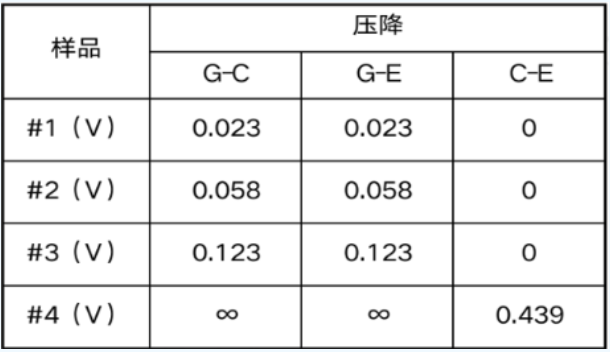

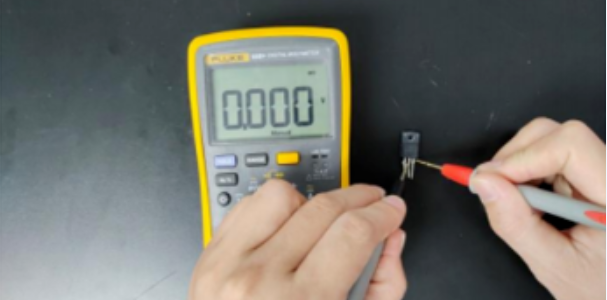

2. 壓降檢測

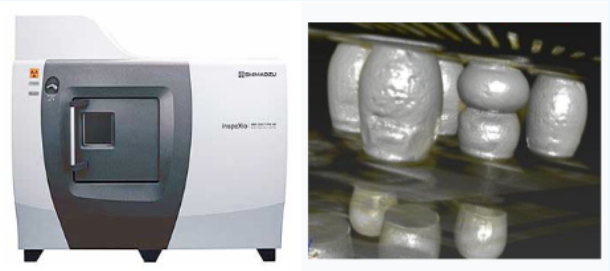

3. 射線檢測

1）觀測DIP、SOP、QFP、QFN、BGA、Flipchip等不同封裝的半導體、電容電阻等電子元件以及小型印刷電路板。

2）觀測期間內部芯片大小、數量、疊die、綁線情況。

3）觀測芯片crack、點膠不均、斷線、搭線、內部氣泡等封裝缺陷，以及焊錫球冷焊、虛焊等焊接缺陷。

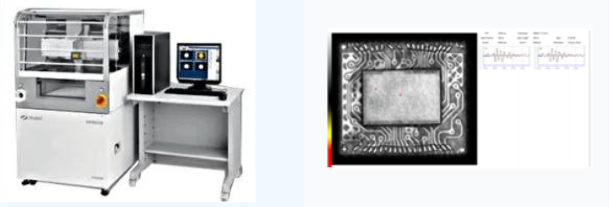

4. 超聲波掃描

聲學顯微術是一種先進的無損分析方法，它利用超高頻的超聲波獲得物體內部和外部的高分辨率圖像。通過捕捉通過物體的聲波（穿透模式）或從物體反射回去的聲波（反射模式），并將這些聲音信號轉化為數字信號，可以獲得圖像。聲學顯微術還可以顯示物體內部結構和缺陷。

無損檢測電子元器件、LED、金屬基板的分層、裂紋等缺陷（裂紋、分層、空洞等）；通過圖像對比度判別材料內部聲阻差異、確定缺陷形狀和尺寸、確定缺陷方位。

應用范圍：塑料封裝IC、晶片、PCB、LED等。

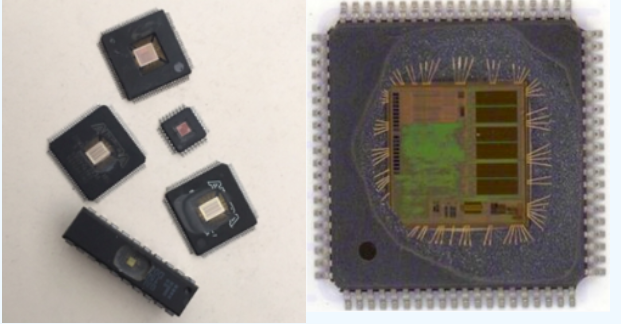

5. 芯片開封

1）芯片開封（正面/背面）

2）IC蝕刻，去除光刻膠

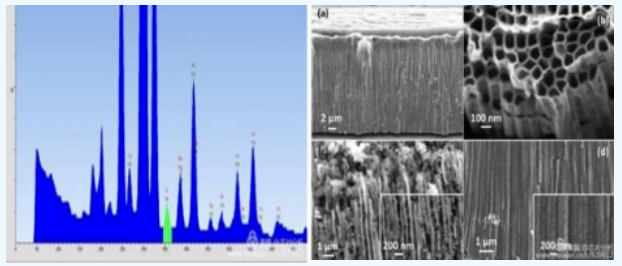

6. 掃描電子顯微鏡/SEM

1）材料表面形貌分析，微區形貌觀察；

2）材料形狀、大小、表面、斷面、粒徑分布分析；

3）薄膜樣品表面形貌觀察、薄膜粗糙度及膜厚分析；

4）納米尺寸量測及標示；

5）微區成分定性及定量分析。

7. 電性能測試

1）Open/Short Test；

2）I/V Curve Analysis；

3）ldd Measuring；

4）Powered Leakage (漏電) Test。

8. FTIR紅外光譜

元器件失效分析需準備資料

1、產品的結構及工藝特點【外引線排列圖、內部線路原理圖】；

2、樣品的主要參數指標【產品輸入、輸出關鍵參數】；

3、NG 樣品至少2pcs (未取下的PCBA 狀態)，OK樣品1pcs，并需附帶測試時需要的連接器或配套組件(復現及電測需要)；

4、失效信息收集：【失效現象、失效環境、異常電條件、失效階段（設計調試、中試、早期失效、中期失效等等）、失效比例、失效歷史數據、操作因素等】。

元器件失效分析測試流程

1、確定好檢測項目、檢測條件、檢測標準；

2、業務員依據試驗大綱給出試驗報價；

3、簽訂委托檢測協議書，明確單位名稱、產品名稱、檢測項目的等內容；

4、委托方支付測試費，測試工程師安排試驗排期；

5、確定檢測日期后，委托方郵寄樣品；

6、委托協議書錄入系統，分配專業測試工程師進行測試；

7、測試通過，試驗后5個工作日出具檢測報告；

8、出具電子版/紙制版中文檢測報告。
