金相切片（也稱為cross-section或x-section）是一種重要的電子元器件檢測方法。通過使用特制液態樹脂將樣品包裹固封，接著進行研磨和拋光，從而制備樣品以進行進一步的顯微觀察。這種方法廣泛應用于電子元器件的焊接質量檢測以及失效分析。

目的

金相切片的主要目的是：

1. 檢測線路板上電子元器件的焊接質量。

2. 通過顯微觀察截面焊點的微結構、潤濕問題、空洞和裂紋等，以評估其質量。

應用范圍

金相切片分析適用于PCB（印刷電路板）和PCBA（印刷電路板組裝）電子元器件的品質驗證和失效分析。

使用儀器

進行金相切片分析所需的主要儀器和材料包括：

- 樣品精密切割機

- 鑲埋模具

- 環氧樹脂類鑲埋膠

- 真空滲透儀

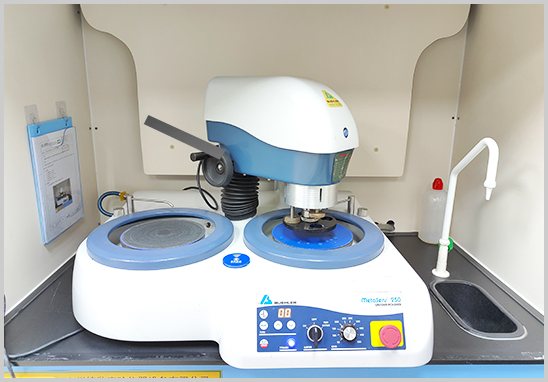

- 研磨拋光機

- 研磨拋光耗材（如砂紙，拋光布，金剛石拋光液及Al2O3液）

- 腐蝕劑溶液

- 乙醇或類似有機溶劑

- 超聲波清洗機

測試步驟

金相切片分析通常包括以下幾個步驟：

1. 取樣：從PCB或PCBA中選取需要分析的樣品。

2. 鑲埋：將樣品包裹在環氧樹脂中，確保其固定。

3. 研磨：使用砂紙逐步研磨樣品表面，使其平整。

4. 拋光：進一步拋光樣品表面，以獲得光滑的截面。

5. 微腐蝕：對樣品進行微腐蝕處理，增強顯微觀察效果。

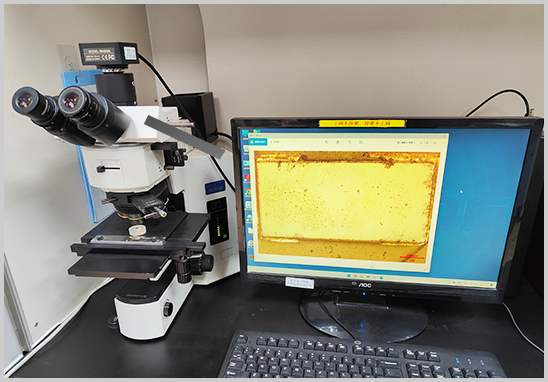

6. 觀察：通過顯微鏡進行詳細觀察和分析。

依據標準

金相切片觀察的常用標準包括：

1. IPC-TM-650 2.1.1E-2015：手動微切片法。

2. IPC-A-610G：電子組件的可接受性。

3. IPC-A-600J：印制板的可接受性。

4. IPC-6012D：剛性印制板的鑒定及性能規范。

服務機構

江蘇粵科檢測是專業的第三方元器件檢驗檢測服務機構，專門提供元器件篩選、破壞性物理分析（DPA）、失效分析（FA）以及假冒翻新器件鑒別等服務。通過使用先進的儀器和嚴格的測試標準，江蘇粵科檢測為客戶提供高質量的金相切片分析服務，確保電子元器件的品質和可靠性。

總結

金相切片分析是一種可靠且精確的電子元器件檢測方法，廣泛應用于品質驗證和失效分析。通過專業的設備和標準化的測試流程，能夠有效發現焊接質量問題，確保電子產品的性能和穩定性。
