隨著芯片結構的不斷復雜化，芯片產品在研制、生產和使用過程中發生失效是不可避免的。為了更好地分析和解決這些失效問題，多種檢測手段被應用于芯片失效分析中，其中X-RAY檢測是一種常規且有效的分析手段。本文將詳細介紹X-RAY檢測在芯片失效分析中的作用、應用范圍、檢測標準及典型案例。

X-RAY檢測的原理

X-RAY檢測利用陰極射線管產生的高能量電子與金屬靶撞擊，在電子突然減速過程中，釋放出的動能以X射線的形式放出。通過X射線透視元器件，可以在不破壞芯片的情況下，檢測元器件的封裝情況，如氣泡、邦定線異常、晶粒尺寸、支架方向等。這種無損檢測方法可以形成影像，顯示待測物的內部結構，幫助觀察內部有問題的區域。

X-RAY檢測的應用范圍

X-RAY檢測在芯片失效分析中的應用非常廣泛，包括但不限于以下幾個方面：

1. 檢測金屬材料及其零部件、電子元器件或LED元件內部是否出現裂紋或存在異物。

2. 檢測分析BGA、線路板等內部是否發生位移。

3. 檢測和判斷BGA焊接中是否存在空焊、虛焊等斷接缺陷。

4. 對電纜、塑料部件、微電子系統以及膠封元件內部情況進行檢測分析。

5. 檢測陶瓷鑄件中是否存在氣泡、裂縫等缺陷。

6. 對IC封裝進行缺陷檢驗，如層剝離、爆裂、空洞等問題。

7. 在電路板制作過程中，檢測是否存在對齊不良、橋接、開路等問題。

8. 在SMT中檢測焊點是否有空洞現象。

9. 在集成電路中檢測各種連接線路中是否存在開路、短路或不正常連接。

檢測標準

X-RAY檢測在芯片失效分析中依據的標準包括IPC-A-610和GJB 548B。這些標準為檢測提供了科學、系統的依據，確保檢測結果的準確性和一致性。

檢測典型案例

以下是幾個典型的X-RAY檢測案例：

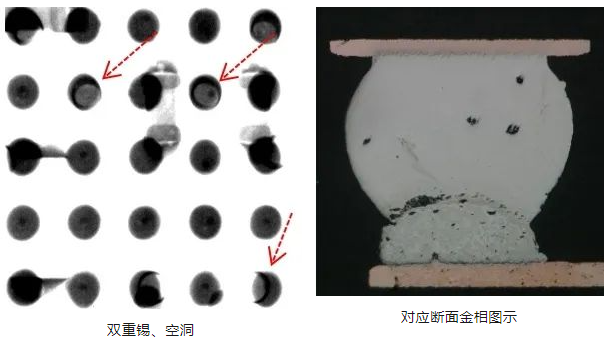

1. BGA虛焊缺陷

   - 判定結果：未潤濕，枕焊NG。

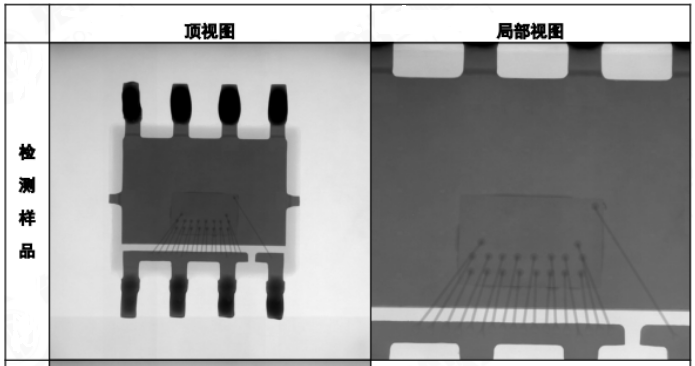

2. 內部結構與鍵合線異常

   - 判定結果：內部結構引腳框架、晶圓大小、鍵合線與黃金樣品對比不一致。

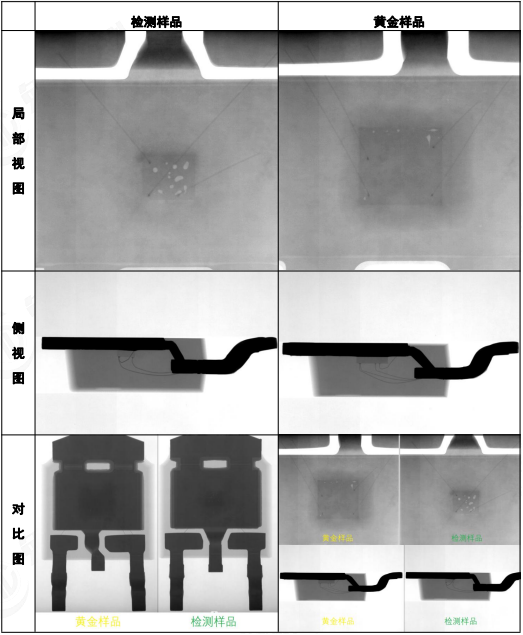

3. 芯片內部晶圓缺陷

   - 判定結果：燒毀樣品內部結構模糊，未見晶圓；散料樣品內部結構引腳框架、晶圓大小、鍵合線清晰完好。

總結

綜上所述，在芯片失效分析過程中，X-RAY檢測的分析結果為接下來的分析與推斷提供了重要依據，幫助找到針對性的改進或預防措施，形成閉環管理。X-RAY無損檢測技術在半導體領域已經實現了100%在線檢測，成為驗證產品質量的必要手段。隨著半導體新技術的不斷迭代，X-RAY檢測技術也在向高精度、智能化方向發展，以緊跟半導體行業的新趨勢和新要求。

江蘇粵科檢測作為專業的第三方元器件檢驗檢測服務機構，提供元器件篩選、破壞性物理分析（DPA）、失效分析（FA）以及假冒翻新器件鑒別等服務。通過使用先進的儀器和嚴格的測試標準，江蘇粵科檢測為客戶提供高質量的X-RAY檢測服務，確保電子元器件的品質和可靠性。X-RAY檢測技術在芯片失效分析中的應用，極大地提高了失效分析的效率和準確性，為半導體行業的發展提供了有力支持。
