在電子技術飛速發展的今天，芯片作為各類電子產品的核心，其可靠性直接決定產品性能與壽命。然而，芯片從設計到應用的各環節均可能因微小瑕疵導致失效。作為專業的第三方芯片失效分析機構，我們致力于為全球客戶提供高效、精準的檢測服務，涵蓋芯片失效分析、可靠性評價、元器件真?zhèn)舞b別等領域，助力企業縮短研發周期、提升產品良率。
我們擁有一支國際化工程師團隊，成員均具備十年以上芯片分析經驗，專業覆蓋材料科學、電子工程及微電子技術等領域。結合高精度檢測設備（如FIB-SEM、X射線層析成像、動態熱分析儀等），我們可為PCB&PCBA、汽車電子、消費電子、工業控制等領域的芯片與元器件提供全方位服務，包括：
- 失效分析：定位失效根源，提供優化建議。
- 可靠性評價：模擬極端環境，驗證產品壽命與耐用性。
- 真?zhèn)舞b別：通過材料對比、電性能測試識別偽劣元器件。
- 檢測認證：協助通過國際標準認證（如AEC-Q100、ISO 9001）。
芯片失效多由技術復雜性及應用環境共同導致，典型原因包括：
1. 設計與制造缺陷：光刻偏差、金屬層短路、封裝材料分層。
2. 環境應力：溫濕度變化、機械振動導致的焊點斷裂或腐蝕。
3. 靜電放電（ESD）：生產或使用中靜電擊穿敏感電路。
4. 長期老化：電遷移、柵氧擊穿引發的性能衰退。
5. 軟件兼容性問題：固件漏洞或協議不匹配致功能異常。
我們采用“現象分析-非破壞性檢測-破壞性驗證”的遞進式流程，確保精準定位問題：
1. 電性能測試：IV曲線、信號完整性分析，快速鎖定功能異常區域。
2. 非破壞性檢測
- X射線成像（X-ray CT）：透視封裝內部缺陷（如空洞、裂紋）。
- 紅外熱成像：捕捉芯片工作時的異常熱點。
3. 微觀結構分析

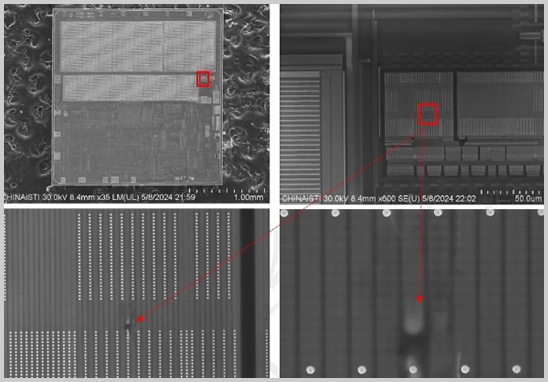

- 掃描電鏡（SEM/EDS）：觀察納米級形貌與元素成分。
- 聚焦離子束（FIB）：剖面制樣，分析內部結構缺陷。
4. 可靠性模擬測試：HAST、溫度循環試驗，加速暴露潛在故障。
1. 需求提交：客戶在線或電話提交樣品及測試目標。
2. 方案制定：工程師48小時內提供定制化測試計劃及報價。
3. 實驗分析：實驗室啟動檢測，關鍵節點同步影像與數據。
4. 報告交付：提供結構化報告（含失效機理、改進建議、原始數據），支持加急48小時內出具。
1. 技術優勢：
- 配備全流程檢測設備，覆蓋從微米到納米級分析需求。
- 獨創“失效根因樹”分析模型，提升診斷效率30%以上。
2. 經驗沉淀：
- 累計完成5000+芯片失效案例，涉及車規級芯片、AI芯片等高復雜度產品。
- 沉淀失效案例數據庫，快速匹配歷史問題，縮短分析周期。
3. 服務承諾：
- 7×24小時響應，關鍵項目設立專家專班跟進。
- 數據保密協議+全流程可視化跟蹤，確保客戶權益。
無論是研發階段的隱患預防，還是量產后的異常復現，我們以數據驅動的解決方案，助您攻克芯片可靠性難題。
